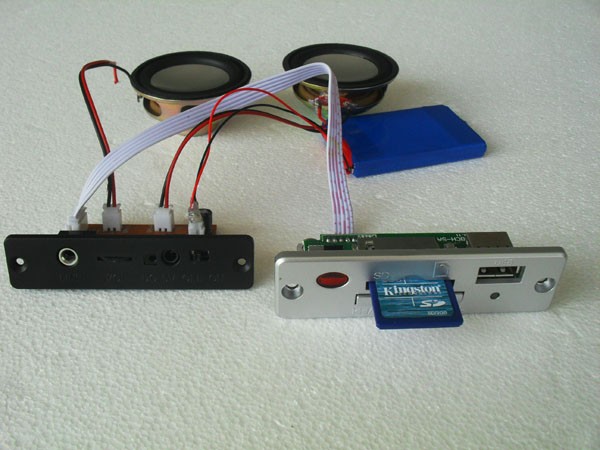

说明:具备读SD卡/TF卡/U盘功能、遥控、记忆、FM收音(可选)、面壳、PCBA解码板(如图)。不带功放(功放板可配下面的XQ324功放板或单独定做实际需求的功放板部分。可使用在插卡音箱、多媒体音响及其他设备上,外观简介大方,成本低 ,性能稳定。
2.功能特点:
◆单颗MCU, U盘/SD/MMC卡;
◆内含USB HOST ,SD/MMC 卡座,MP3 解码器,DAC;
◆支持U盘/ SD卡/MMC卡,兼容性、稳定性强;
◆支持MP3文件解码;
◆支持高码率(32kbps to 384kbps, 包含VBR );
◆支持多种EQ音效模式;
◆支持红外遥控控制;
◆支持U盘、SD卡、MP3、MP4硬盘中的文件管理;
◆2.0高速数据传输;
◆带记忆功能;
◆FM收音功能(可选);
3.各I/O口功能定义:
序号
定义
功能说明
1
5V
DC+5V输入
2
GND
DC接地
3
R
音频右声道输出
4
GND
音频地接口
5
L
音频左声道输出
6
LED+
LED灯正极
7
LED-
LDE灯负极
8
IR
红外接口
9
GND
接地
10
5V
红外接电口
11
PREV/V-
上一曲/音量减接口
12
PLAY/PAU
播放/暂停接口
13
NEXT/V+
下一曲/音量加接口
4.尺寸:
PCBA规格: 65*35 mm 面板尽寸: 83*25mm
