概 述
一、产品介绍

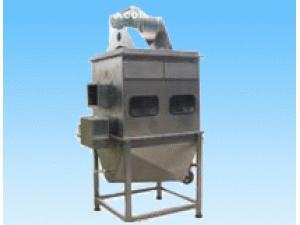

CCJ/DG型冲击式多管除尘器将离心风机与除尘机体整体化,从而减少了辅助设施
并降低了除尘系统的设备阻力;将液位仪移出机体、增加观察视镜和溢流管,既提高了机组运转的稳定性,又方便了操作
二、结构及原理
1、总体结构
该除尘器分为上、下箱体两大部分:
箱体包括:进出风口、分配送风管、两道挡水板、喷头、离心风机等
下箱体包括:泥浆斗、入水管、喷水管等
该除尘器另外装有:电动推杆、液体控制仪、电磁阀等
2、工作原理
含尘气体由入口进入后,较大的粉尘颗粒被挡灰板阻挡下落后被除掉
较小的粉尘颗粒随着气流一同进入联箱,这时含尘气体经过送风管,以较高的速度从喷头处喷出,冲击液面撞击起大量的泡沫和水滴,以此达到净化空气的目的净化后的空气在风机的作用下
通过第一挡水板和第二挡水板由出风口或离心风机出风口排出净化后的气体中所含有的水滴由第一、第二挡水板除掉
含尘气体的整个除尘过程是在负压状态下入行的,而液面的高度是由溢流管和水位控制仪控制净化气体用的水在使用一定的时间后,由于水中含有大量的粉尘而需更换
更换水时,由电动推杆将排水口外的活塞提起
含有大量粉尘的污水经排水口排出
当污水基本排完后,水拉控制仪控制设在进水总管上的电磁阀开启(供水压力为0.5—2kg/cm2)
水通过进水管由设在除尘器箱体下部的冲洗喷嘴喷出,将箱体底部冲洗干净,然后电动推杆将活塞放下,排水口关闭;箱体内的水面上升;待水面上升到除尘所需高度时
水位控制仪控制电磁阀关闭,让水中断,箱体内多余的水由溢流管排出;此时除尘器可进入工作状态
