产品编号： 5811432116

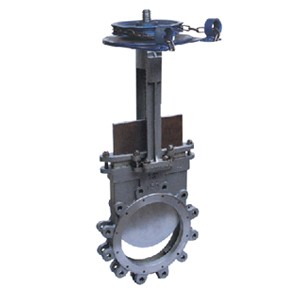

产品名称： 链轮对夹式刀形闸阀
规  格： DN50-DN1400
产品备注： 产品型号：PZL73H/F/X/Y


   产品说明

链轮对夹式刀形闸阀:

产品详细介绍


链轮对夹式刀形闸阀主要性能规范
Chief Proprty And Specifieation

公称压力（MPa）
Normal Pressure
 0.6、1.0、1.6 (150LB)
壳体试验（MPa）
Shell Test 0.9、1.5、2.4
密封试验（MPa）
Seal Teat 0.66、1.1、1.8
工作温度
Working Temperation ≤100℃
使用介质
Applicable Medium 纸浆、污水、煤渣、灰渣
Mortar Mixture,Dregs with Water Proportion


链轮对夹式刀形闸阀主要零部件材质
Material Of Main Part

体、盖Body、Bonnet 不锈钢、碳钢、灰铸铁
S.S、C.S、C.I
闸板Disc 碳钢、不锈钢
C.S、S.S
阀杆Stem 不锈钢
S.S
密封面Sealing 橡胶、四氟、不锈钢、硬质合金
Rubber、PTFE、S.S、Carbide Alioy


链轮对夹式刀形闸阀主要外形及连接尺寸
Main External And Connecting Dimensions(mm)

MPa DN L D D1 D2 H N-M D0
1.0 50 40 160 125 100
 285 4-M16 200
65 48 180 145 120 298 4-M16 200
80 50 195 160 135 315 4-M16 220
100 60 215 180 155 365 8-M16 240
125 60 245 210 185 400 8-M16 240
150 62 280 240 210 475 8-M20 280
200 76 335 295 265 540 8-M20 320
250 76 390 350 320 630 12-M20 360
300 80 440 400 368 780 12-M20 400
350 85 500 460 428 885 16-M20 450
400 93 565 515 482 990 16-M22 450
450 93 615 565 532 1100 20-M22 500
500 130 670 620 585 1200 20-M22 500
600 130 780 725 685 1450 20-M27 600
700 135 895 840 800 1700 24-M27 600
800 140 1010 950 905 2000 24-M30 680
900 140 1110&nbs
