材质为：sus304，sus316l制成，铝，其它材料可批量定做。
规格：1/2”、3/4”、1”、1 1/4”、11/2”、2”、2 1/2”、3”、4”、5”、6”
钢管通径：DN8,DN10,DN15,DN20,DN25,DN32,DN40,DN50,DN65,DN80,DN100,DN125,DN150
本产品分为8个型号：A型、B型、C型、D型、E型、F型、DC型、DP型。                                                  公称压力:一般是16-70KG的压力（具体的要看规格的大小，所以最好还是与我们电话联系）
适用温度:-30~120℃
适用介质有石油天然气、车船机械制造、航空航天、冶金化工、交通、电力、集中供热、真空、制冷、油、气、水，酸 等
螺纹类型：NPT、PT、PS DIN
连接：螺纹连接、法兰连接、焊接，卡套,快接,直接，扳把式。
产品说明：本产品有8个型号，分为4个公头4个母头，也就是4个没有拉环和4个有拉环的，一般是配套的一公配一母，型号不定，这个根据
客户的需要来配。当然也可以购买单个的。外形美观,耐腐蚀性强,在结构上应用偏心原理实现自动锁紧,安全可靠易于操作,适用于各种条件及连接需要,同种规格公端接头的型号与母端接头中任一型号组成一对接头体

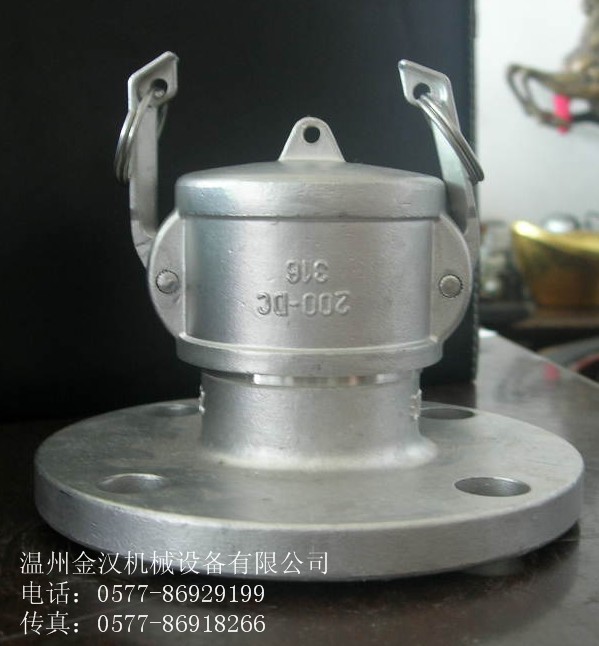

不锈钢法兰快速接头配10公斤压力的法兰

Pg=10公斤/厘米2

公称直径  管子  法 兰  螺栓  橡胶石棉垫片
Dg dH D D1 D2 b 重量（公斤）  数量  直径X长度  外径  内径  厚度
10 14 90 60 40 12 0.458 4 M10×40  40 14 1.5
15 18 95 65 45 12 0.511 4 M10×40  45 18
20 25 105 75 58 14 0.748 4 M10×45  58 25
25 32 115 85 68 14 0.89 4 M10×45  68 32 1.5
32 38 135 100 78 16 1.4 4 M10×50  78 38
40 45 145 110 88 18 1.71 4 M10×55  88 45 1.5
50 57 160 125 102 18 2.09 4 M10×55  102 57
70 76 180 145 122 20 2.84 4 M10×60  122 76
80 89 195 160 138 20 3.24 4 M10×60  135 89 1．5
2
100 108 215 180 158 22 4.01 8 M10×65  158 108
125 133 245 210 188 24 5.4 8 M10×70  188 133
150 159 280 240 212 24 6.12 8 M10×70  212 159 2
200 219 335 295 2
