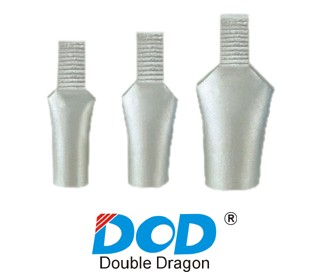

C45插针
用途』

        适用于配电装置中电线、电力电缆与电气设备的连接，采用T2铜棒车制及L3铝棒磨擦焊工艺制造。

『特点』

        引进C45插针，采用T2铜管制造，表面镀锡。

『安装尺寸图』





Item No型号 Dimension(mm)

DΦ
 dΦ
 L
 L1
 B

C45  - 102
 7.5
 5
 34
 13.5
 7

C45  - 162
 8.5
 6
 35
 14
 7

C45  - 252
 10
 7
 36
 14.5
 7

C45  - 352
 11
 8
 37
 15
 7

C45  - 502
 13
 10
 41
 15.5
 7

C45  - 702
 16
 12
 45
 16
 7

C45  - 952
 18
 14
 50
 18
 9

C45  - 1202
 20
 15
 57
 20
 9

C45  - 1502
 22
 17
 67
 24
 9

C45  - 1852
 24
 19
 77
 28
 9

C45  - 2402
 26
 21
 85
 31
