乐清市双龙电力金具厂

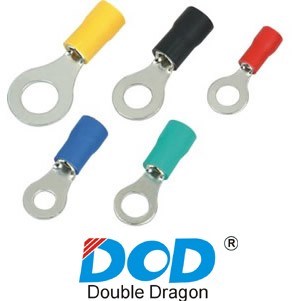

圆形预绝缘端头
Ring Insulated terminals (Type TO-JTK)


0.5～1.5mm2(22-16) Imax=19A ITEM.NO型号 DIMENSION尺寸 COLOR颜色
USA bolt size Bolt dia. d2(mm) B(mm) L(mm) F(mm) H(mm) D Ф(mm)
RV1.25 - 3 #4 3.2mm 5.7 17.8 4.95 10.0 4.3 Red红
RVS1.25 - 3.5 #6 3.7mm 5.7 17.8 4.95
RVM1.25 - 3.5 #6 3.7mm 6.6 20.1 6.3
RVL1.25 - 3.5 #6 3.7mm 8.0 21.5 7.0
RVS1.25 - 4 #8 4.3mm 6.6 20.1 6.3
RVL1.25 - 4 #8 4.3mm 8.0 21.5 7.0
RV1.25 - 5 #10 5.3mm 8.0 21.5 7.0
RV1.25 - 6 1/4 6.5mm 11.6 27.5 11.1
RV1.25 - 8 5/16 8.4mm 11.6 27.5 11.1
RV1.25 - 10 3/8 10.5mm 13.6 31.6 13.9
1.5～2.5mm2(16-14) Imax=27A ITEM.NO.型号 DIMENSION尺寸 COLOR颜色
USA bolt size Bolt dia. d2(mm) B(mm) L(mm) F(mm) H(mm) D Ф(mm)
RV2 - 3 #4 3.2mm 6.6 17.8 4.3 10.0 4.9 blue蓝
RVS2 - 3.5 #6 3.7mm 6.6 17.8 4.3
RVM2 - 3.5 #6 3.7mm 6.6 21.0 7.0
RVL2 - 3.5 #6 3.7mm 8.5 22.5 7.75
RVS2 - 4 #8 4.3mm 6.6 21.0 7.0
RVL2 - 4 #8 4.3mm 8.5 22.5 7.75
RVS2 - 5 #10 5.3mm 8.5 22.5 7.75
RVL2 - 5 #10 5.3mm 9.5 22.5 7.25
RV2 - 6 1/4 6.5mm 12.0 27.6 11.0
RV2 - 8 5/16 8.4mm 12.0 27.6 11.0
RV2 - 10 3/8 10.5mm 13.6 30.2 13.9
2.5～4mm2(12-10) Imax=37A ITEM.NO.型号 DIMENSION尺寸 COLOR颜色
USA bolt size Bolt dia. d2(mm) B(mm) L(mm) F(mm) H(mm) D Ф(mm)
RV3.5 - 4 #8 4.3mm 8.0&
