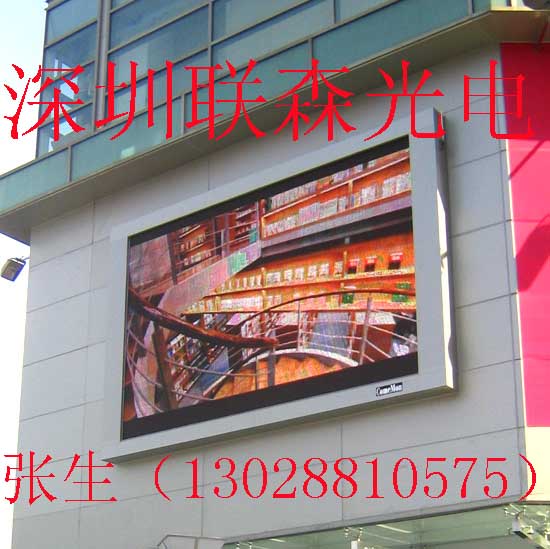

PH20户外全彩LED显示屏技术特点 (单元模组&箱体)
PH20户外全彩LED显示屏是一款具有10.7亿色的直插式户外全彩LED显示屏。它使用静态恒流驱动方式，亮度高达6000Nit；PH20户外全彩LED显示屏的像素间距为20mm，每平米的像素点2500点。最小可视距离16m。
PH20户外全彩LED显示屏详细技术参数
项目 技术要求或性能参数
像素点间距  20 mm
像素点密度 2500点/平米
箱体尺寸  1280mm*960mm (64pixel*48pixel)
模组尺寸  320mm(W)*160mm(H)
模组分辨率  16pixel(W)*8pixel(H)
水平视角 110(+55/-55) degree
垂直视角 90(+45/-45) degree
色温 3500-9500 degree K(可调)
亮度 6000 Nit
校准亮度 5000 Nit(在6500 degree K 色温时)
对比率  1000:1
白平衡色坐标误差 小于等于0.002
最小可视视距离 16 m
峰值功耗 850W/平米
平均功耗 400W/平米
驱动方式 静态恒流
换帧频率  大于等于60(帧/秒)
刷新频率 大于等于480赫兹/秒
灰度 红绿蓝各1024级 10bit
色彩 10.7亿色
LED 灯封装方式 仿日亚546直插式LED
LED灯构成 2R,1G,1B
红色LED主波长 625 nm (+2.5nm/-2.5nm)
绿色LED主波长 525 nm (+2.5nm/-2.5nm)
蓝色LED主波长  470 nm (+2.5nm/-2.5nm)
亮度调节方式  手动RGB各256级可调,自动8级可调
输入信号 RF,S-VIDEO,rgb,RGBTV,YUT,YC,COMPOSITION
控制系统采用 PCTV非线性编辑卡+DVI显卡+主控卡+光纤传输(可选)
显示方式 VGA 硬件映射/NTSC/PAL
防护等级 IP65
盲点率 < 0.0001
寿命 (白平衡 50%亮)度 5万小时
寿命(正常工作) 10万小时
平均无故障时间 5000小时
系统工作环境温度 负25度 到 正65度
系统工作环境湿度 10%-99%
平整度 像素间隙小与等于0.3mm,单元模组间隙小于等于0.5mm
