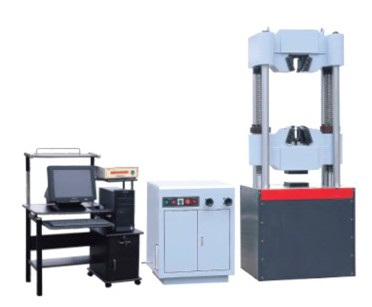

 WAW系列产品是根据GB/T228-2002《金属材料室室温拉伸试验方法》研制开发的试验机产品，其用途广泛，可对金属、非金属复合材料进行拉伸、压缩、弯曲、剪切等试验。采用四柱框架结构，结构更稳定，刚度更能保证；采用液压夹头试样自动夹紧；采用高精度压强传感器测力，测量精度高，范围更广；采用高精度位移传感器，采用高精度引伸计测量试样变形；采用高性能伺服阀控制；采用PCI总线控制方式；采用Windows XP 操作系统；可选配触摸屏更加有利于试验机的操作和控制；可实现恒速率力控制、恒速率应力控制、恒速率变形控制、恒速率应变控制、恒速率行程控制、低周循环疲劳控制及用户自编程控制等多种控制方式；可绘制力-变形、力-位移、应力-应变、力-时间等多种试验曲线；试验曲线可局部放大并可进行多曲线的叠加比较；可自动求取弹性模量E，上屈服强度ReH、下屈服强度REL、规定非比例延伸强度Rr、抗拉强度Rm、规定总延伸强度Rt、屈服点延伸率等多项技术参数，并打印出完整的试验报告和试验曲线，全面符合GB/T228-2002的要求。
主要技术参数：
规格型号 WAW-100  WAW-300   WAW-600 WAW-1000  WAW-2000
最大试验力（KN） 100  300  600  1000  2000
测量范围（KN）  4％-100％F.S  4％-100％F.S  4％-100％F.S  4％-100％F.S  4％-100％F.S
测力示值相对误差（％）  ±1   ±1  ±1  ±1  ±1
试验力等速率控制  0.1-100%F.S/min 0.2-100%F.S/min(精密型)   0.1-100%F.S/min 0.2-100%F.S/min(精密型)   0.1-100%F.S/min 0.2-100%F.S/min(精密型)   0.1-100%F.S/min 0.2-100%F.S/min(精密型)   0.1-100%F.S/min 0.2-100%F.S/min(精密型)
变形等速率控制   0.1-100%F.S/min   0.1-100%F.S/min   0.1-100%F.S/min   0.1-100%F.S/min   0.1-100%F.S/min
位移等速率控制  0.5-50mm/min  0.5-50mm/min   0.5-50mm/min 0.5-50mm/min   0.5-50mm/min
速度精度  ±5%设定值 ±5%设定值  ±5%设定值  ±5%设定值  ±5%设定值
上下压盘间最大距离(mm)  600 600  700  700  1000
拉伸钳口间最大距离(mm)  600  600  700  700  1000
弯曲试验支滚间距离(mm)  30-460  30-460  30-600  60-700  60-750
圆试样夹持直径(mm)  6-20  10-32  13-40  20-60  20-70
扁试样夹持厚度(mm)  0-15  0-20  0-30  0-40  0-40
扁试样夹持宽度(mm)  ≤40  ≤60  ≤70  ≤80  ≤110
剪切试样直径(mm)  0-10  0-10  0-15  0-20  0-30
支柱间有效距离(mm)  435  435  565  650  700
活塞行程(mm) 200  200  250  250  250
电机功率(KW)  2   2  2 2.5  3
主机外形尺寸(mm)  740×460×1965  740×460×1965  800×600×2150  1000×700×2350  1100×760×2700
油源控制柜外形尺寸（mm）  1080× 650×1200 1080× 650×1200  1080× 650×1200  1080× 650×1200  1080× 650×1200
重量（约）Kg  1700  17100  2500  3500  4500
