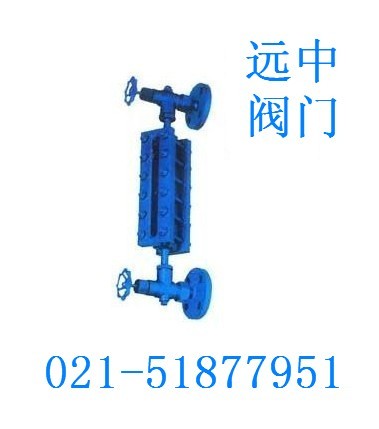

透光式玻璃板液位计
UG5-1365-80透光式玻璃板液位计是按原化工部HG5-1364~1370-80标准生产的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。在液位仪表上下阀门内装有安全钢球，当玻璃意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，以防止液位继续外流。
?
【?玻璃板液面计规定标记 】
名称  型号  规格  标准号  备注
液面计  A(B)T25-Ⅰ， A(B)T25-Ⅱ， A(B)T25-ⅠZ， A(B)T25-ⅡZ，  L=500、800、1100、1400、1700、2000  HG5-1364-80  ①突面法兰(A)按HGJ46-91 ②凸面法兰(B)按HGJ47-91 DN20，PN2.5MPa ③工作压力：2.5MPa
液面计  BT64-Ⅰ， BT64-Ⅱ， BT64-ⅠZ， BT64-ⅡZ，  L=500、800、1100、1400、1700  HG5-1365-80  ①凸面法兰(B)按HGJ47-91 DN20，PN6.3MPa ②工作压力：6.3MPa
液面计  BR40-Ⅰ， BR40-Ⅱ， BR40-ⅠZ， BR40-ⅡZ，  L=500、800、1100、1400、1700、2000  HG5-1366-80  ①凸面法兰(B)按HGJ47-91 DN20，PN4.0MPa ②工作压力：4.0MPa
液面计  R6-Ⅲ  304  HG5-1367-80  工作压力：0.6MPa
液面计  R6-Ⅰ R6-Ⅱ  304  HG5-1368-80
液面计  R-Ⅲ  304  HG5-1369-80
液面计  R-Ⅰ R-Ⅱ  304  HG5-1370-80
【 透光式玻璃板液位计主要技术参数 】
伴热蒸汽压力 ≤0.6MPa
蒸汽夹套接头 G1/2"外螺纹
钢球自动关闭压力 ≥0.2MPa
液面计工作温度 -20~+200℃
液面计材质 碳钢、不锈钢
液面计工作压力 2.5、4.0、6.3MPa、0.6MPa（用于R型）
测量范围（安装中心距L） 300、500、800、1100、1400、1700mm
【 结构原理 】
UG5-1365-80透光式玻璃板型根据连通其原理，将容器内介质液位引至外部玻璃板液位计内，通过透明玻璃直接显示容器内液位实际高度 仪表阀杆密封填料采用柔性石墨压环，密封性能可靠。
【? 特?点??】
● 玻璃板型直读式、读数精确、可靠 ● 玻璃板型结构简单、维修方便 ● 透光式玻璃板型使用安全、耐用
