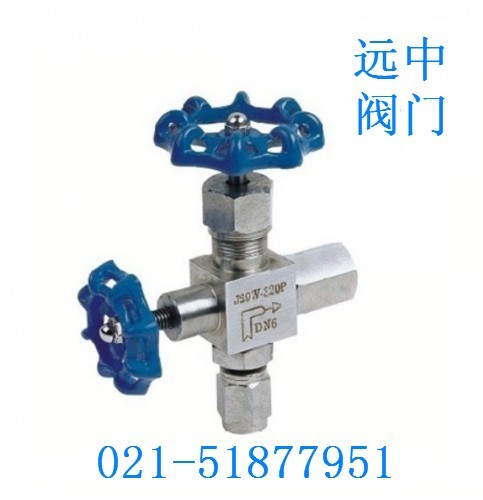

压力计针型阀J29W
J29W压力计截止阀截止阀概述:
压力计截止阀是一种可以精确调整的阀门用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀，仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。任何阀门的作用都是为了切断流体. 根据阀芯的不同,可以分为截止阀,闸板阀,旋塞阀,球阀,碟形阀,针型阀等等. 针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名. 针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是最合适的了.一般的针型阀形都做成螺纹连接
一. J29W压力计截止阀主要零部件材料:
零件名称Part name 阀体BODY 阀杆Stem 阀底座Base 填料PACKING 填料阀盖Packing bonnet 手轮Hand wheel
J29H-320-DN3 碳钢Carbon steel 铬不锈钢Cr,Stainless steel 聚四氟乙稀、柔性石墨PTEF,Soft graphite 碳钢Carbon steel 优质碳钢High grade carbon steel
J29H-320P-DN6 铬镍不锈钢Cr,Ni Stainless steel 铬不锈钢Cr,Stainless steel 铬镍不锈钢Cr,Ni Stainless steel    不锈钢Stainless steel
二. J29W压力计截止阀主要性能与规范:
型号Type 公称压力（MPa）Nominal Pressure   试验压力PS（MPa）Test pressure 工作压力（MPa） Working Pressure   工作温度（℃）Working Temperature   适用介质Suitable
壳体（MPa）Shell 密封（液）Seal 密封（气）Seal
J29H-320 32 48 35.2 0.6 32 P≤540℃ 液化石油气水、酸、蒸汽、油品等
J29H-320P 32 48 35.2 0.6 32 C≤425℃ Petroleum gas Water,Asic,Steam, Oil etc.
??????????????????????????????????????????
三. J29W压力计截止阀主要外形连接尺寸:
型号 公称直径DN（） 尺寸 Dimensions 重量（Kg）
Type Nominal diameter L1 D1 D2 L2 H H1 M1 M2 Weight
J29H-320 3 60 65 50 65 85 93 M14×1.5 M20×1.5 1
J29H-320P 6 60 65 50 65 85 93 M14×1.5 M20×1.5 1
