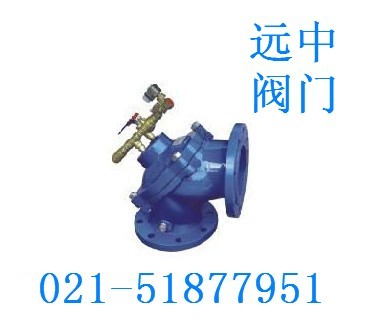

气动角式排泥阀
【详细说明】
液动、气动角式排泥阀

用 途 角式隔膜排泥阀，内部具有特殊强化隔膜片、不锈钢弹簧等组成。具有开启快，关闭压力低等优点，经由外部液动（气动）控制管路，集中控制，启闭主阀作用等特点。主要适用于水厂、水处理厂，做为排除水池内泥沙及污物。?
主要技术参数： 1、公称压力：1.0Mpa、1.6Mpa2、壳体试验压力MPa：1.5、2.43、密封试验压力MPa：1.1、1.76
主要零件材料：
零件名称 阀体、阀盖 阀瓣、弹簧 簿膜
材料 铸铁 不锈钢 尼龙强SX橡胶
外形尺寸（法兰连接尺寸符合GB4216）
公称通径DN（mm）|尺寸（mm）|型号 H7B100S-0.6、HB100S-0.6
H D D1 z-Φd
80 140 195 160 4-18
100 150 215 180 8-18
150 185 280 240 8-23
200 245 335 295 8-23
250 340 395 350 12-23
300 395 445 400 12-23
