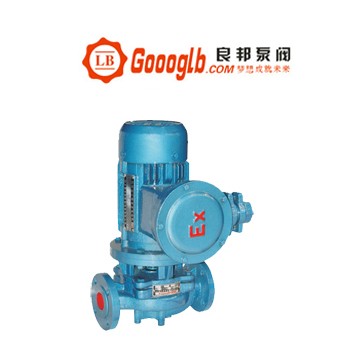

一、SG系列管道泵产品概述
SG型管道泵是为管道增压输送,解决管道压力过低而研制的新颖泵,比日前应川卧式离心泵具有很大的优越性。由于采用先进机械密封,电机主轴直接安装叶轮,故有效率高、耗电省、结构紧凑、体积小、重量轻、装修方便等特点,并可根据扬程与流量需要并串联使用。
二、SG系列管道泵主要用途
1.SG系列普通管道泵适用于高层建筑增压送水、园林喷灌、冷却塔l-水、远距离输水、空调、制冷冲洗、浴室等冷暖水循环加压。使用温度80℃以下。
2.SGR系列热水管道泵适川于采暖、锅炉等行业的高温热水增压循环。使用温度150℃以下。
3.SGP系列耐腐管道泵适川于输送食品、制药、造酒、化工等行业的工艺流程中腐蚀性介质,使川温度100°C以下。
4.SGB系列防爆管道泵适川于输送无腐蚀性液体,有甲烷或煤矿井下同定设备I类及工厂IIA、IIB级,温度组别为刊、T2、T3、T4组存在爆炸性混合物的其它工业场所。使用温度80℃以下。
5.SGPB系列耐腐防爆管道泵适用于输送化下、制药、石油、食品、国防等工业腐蚀性液体,有甲烷或煤矿井下固定设备I类及工厂IIA、IIB级,温度组别为耐、T2、T3、T4
组存在爆炸性混合物的其它工业场所。使用温度150°C以下。
管道泵的选型
管道泵选型依据,应根据工艺流程,给排水要求,从五个方面加以考虑,既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等。
1、流量是选泵的重要性能数据之一,它直接关系到整个装置的的生产能力和输送能力。 如设计院工艺设计中能算出泵正常、最小、最大三种流量。选择泵时,以最大流量为依据,兼顾正常流量,在没有最大流量时,通常可取正常流量的1。1倍作为最大流量。
2、装置系统所需的扬程是选泵的又一重要性能数据,一般要用放大5%—10%余量后扬程来选型。
3、液体性质,包括液体介质名称,物理性质,化学性质和其它性质,物理性质有温度c密度d,粘度u,介质中固体颗粒直径和气体的含量等,这涉及到系统的扬程,有效气蚀余量计算和合适泵的类型:化学性质,主要指液体介质的化学腐蚀性和毒性,是选用泵材料和选用那一种轴封型式的重要依据。
4、 装置系统的管路布置条件指的是送液高度送液距离送液走向,吸如侧最低液面,排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等,以便进行系梳扬程计算和汽蚀余量的校核。
5、 操作条件的内容很多,如液体的操作T饱和蒸汽力P、吸入侧压力PS(绝对)、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、离心泵的位置是固定的还是可移的。
便拆型单级管道泵
管道泵适用于工业和城市给排水,高楼建筑水塔增压供水,消防增压 ,管道增压,远距离送水,采暖制冷循环等场合。该系列泵具有运行平稳、可靠、噪音低、使用范围广等优点,是一种理想的单级单吸离心式管道循环增压泵。
管道离心泵
管道离心泵是根据国际ISO2858标准, 并采用最新水力模型,同时参照有关国际标准研制设计而成成为SG型管道泵的替代产品。其所采用的技术标准、性能参数、试验方法等都有效采用IS型离心泵有关的ISO国际标准,具有与IS型离心泵基本相同的性能参数,其性能指标全部符合设计要求。
