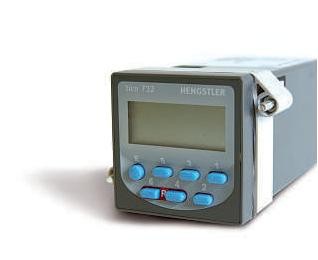

 TICO  732
◆ 高对比度6位LED或LCD显示
◆ DIN规格48x48
◆ 每位一键,易于操作
◆ 直接访问参数
◆ 有1或2个预置可供选择
◆ 对于每个预置,有配备转换触点的晶体管和继电器
◆ 配备集成的单独累加器
◆ 有易于编程的五个基本功能:计数器、转速表、定时器、移位计数器和批量计数器
◆ 显示范围从-99999至999999
◆ 高对比度8位液晶显示器或明亮的6位LED显示器
◆ 有不同供电电压可供选择
-与主电源无关,配备锂电池
-免维护,宽松的供电范围:12-24VDC
◆ 每种标准型号有多达8种不同的功能:
01脉冲计数器
02转速表(1/分钟)
03定时器(显示时:分,秒)
04定时器(显示带小数部分的小时数)
05PLC用数字显示器(串行)
06双向位置指示器
07带差动模式的计数器
08维护计数器(备索)

输入
幅度阈值 8V或TTL电平时3.8V,最大40VDC
计数频率 最大5KHZ(2.5KHZ双向)
有效沿 可编程:PNP输入时正沿;NPN输入时负沿
时间计数器
功能 单脉冲测量(短时计量)或累计计数(小时计量)
分辨率 可编程1;0.1;0.01;0.001
计数方式 脉冲宽度或周期测量(启动-停止)
一般数据
工作温度 0…+50℃
数字高度 LED7.6mm;LCD9mm
电压 12…24VDC;24VAC;115VAC;230VAC;50/60HZ取决于型号
显示 LED或LCD,6位,首位数字"0"消隐,带小数点
电流消耗 12…24VDC10年
输入电阻 约5KΩ(静态)
脉冲波形 任何方波(对于最大频率)
认证 UL+CUL E 96337
电气连接 螺丝接线端子
贮存温度 -20…+70℃
安装 带夹架
保护等级(IEC 144) 前段IP 65,终端IP 20
动态强度 10m/s2(10…150HZ),符合IEC 68-T2-6
冲击稳定性 100m/s2(18ms),符合IEC 68-T2-27
一般等级 根据VDE 0411,DIN 57411,防护等级Ⅱ
Tacho
时基 可编程:秒,分,小时或hh,mm,ss
报警 两个报警,带可编程的启动抑制
Min输入频率 0.125HZ=8秒
显示范围 1/分或1/秒
计数器
方法 时间间隔(1/Tau)
晶体管 PNP输出12-24VDC,直流供电时最大10mA;12-30VDC,交流供电时最大10mA
继电器 触点转换最大250VAC/30VDC,最小5VAC/DC 最大1A,最小10mA,延时5ms -当达到主预置值时自动复位(可编程)
最小脉冲长度 17ms(30HZ),100s(5KHZ)
计数输入A,B -鉴别相模式 -差动模式(+/-) -计数方向模式 -累加模式(+/-)
预标定 可编程范围0.001至9.999(999.999)

订货说明
显示 报警个数 12-24VDC 24VAC 115VAC 230VAC
LCD 0 0732000 0732071 0732037 0732001
LCD 1 0732002 0732073 0732039 0732003
LCD 2 0732012 0732078 0732049 0732013
LED 0 0732018 0732080 0732055 0732019
LED 1 0732020 0732082 0732057 0732021
LED 2 0732030 0732087 0732067 0732031
