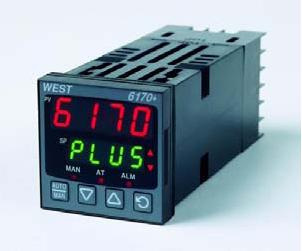

West P6170 是为阀门马达驱动控制（VMD）特别设计的控制器，具有改进的工作界面，技术功能和广泛的应用性能。
?? 无跳线配置   ?? 自整定或手动整定   ?? 自动检测硬件   ?? 电动阀门控制
?? 过程和回路报警 ?? 设定点斜率       ?? Modbus 通讯    ?? 远程/双设定点可选
技术指标
特点
? 控制类型 PID 控制，带预整定、自整定、手动整定或ON/OFF 控制功能。
? 阀位控制 开环阀位马达驱动。
? 自动/手动 从前面板选择，无扰动切换。
? 输出配置 最多4 个输出。其中2 个用于阀位控制，其余输出用于报警，24V DC 供电或变送输出过程值或设定值。
? 报警类型 过程高/低报警、设定值偏差报警、带报警、逻辑“与”/“或”报警、1 路回路报警用于过程控制安全，过程报警滞后可调。
? 人机界面 4 按键操作，双4 位10mm 和8mm 高LED 显示，颜色可选（红色/红色、红色/绿色、绿色/红色、绿色/绿色），5 个LED 指示灯。
? 计算机组态 支持计算机组态（无需通讯选件）。组态软件适用于Window 98 及以上。
输入
? 热电偶 B、C、J、K、L、N、R、S、T 和PtRh20%vsPtRh40%
? RTD 3 线制 PT100，每线最大阻值50Ω（三线要平衡）。
? 线性直流 0-20/4-20mA，0-50/10-50mV，0-5/1-5/0-10/2-10V。量程 -1999 至 9999，可标定，小数点位置可调。
? 阻抗 热电偶和mV 输入时>10MΩ，V 输入时47kΩ，mA 输入时为5Ω。
? 精度 输入范围的±0.1%±1 LSD（T/C CJC 好于1°C）。
? 采样频率 每秒 4 次，精度 14 位。
? 传感器断线检测 500,000 次。
? 可控硅驱动输出 驱动容量>10V DC，最小500Ω。
? 固态继电器输出 0.01 至1 A，AC 20 - 280V，47 - 63Hz。
? 直流线性输出 0-20/4-20mA，接入500Ω（最大）；0-10/2-10/0-5V，接入500Ω（最小）。控制输出具有2%过驱动/驱动不足。250Ω时，精度±0.25%（现行下降到0.5%，用于增加负载至指定限值。
? 变送器电源 输出24V DC（标准）接入910Ω（最小），给外部装置供电。
? 串行通讯 2 线制RS485，1200 至19200 波特率，Modbus 协议。
? 数字输入 在两个设定点或自动/手动控制之间选择。干触点或TTL 数字输入。
? 远程设定点/阀门输入（RSP）
0-20/4-20mA，0-100mV，0-5/1-5/0-10/2-10V 或≥2kΩ电位计可调 -1999 至 9999。可数字输入或前面板本地/远程选择设定值（通过RSP）。
操作环境
? 温度和湿度 0 至 55°C（贮存温度-20 至 80°C），相对湿度20% 至 95%，无冷凝。
? 电源 100 - 240V AC，50/60Hz 7.5VA（可选 20 - 48V AC，7.5VA / 22 - 65V DC 5W）。
? 前面板防护等级 IEC IP66（背部防护等级为 IP20）。
? 认证 CE，UL 和 ULc
