QYW25-70型风动排沙排污潜水泵

详细说明

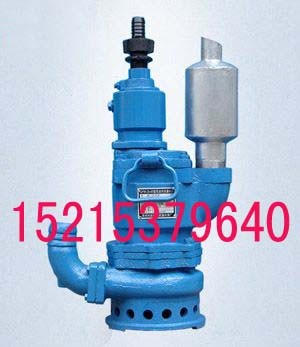

QYW25-70型风动排沙排污潜水泵
QYW25-70矿用污水潜水泵，污水潜水泵，风动潜水泵，矿用污水潜水泵，风动排沙排污潜水泵，该泵外形美观，体积小，重量轻，流量大，过流部分采用下吸式结构，叶轮为半开式改用HT200材质，可通过≤14MM颗粒，排污能力强，不会因为小固体颗粒或纤维物的吸入而堵塞，也不会因磨粒性介质的吸入而过早损坏。
使风泵性能得到显著提高，在结构上、材质上、精度上作了适当调整，提高了标准化系数，结构更加合理紧凑，并改进了排污能力，排气出口处装有先进新颖的消音器，极大的降低了噪音，彻底改善了矿井下使用的工况条件。本公司QYW系列旋流式风动排沙排污潜水泵，总体结构简单，外形美观、体积小重量轻，移动拆装维护保养方便；水泵运行平稳、流量大，实际扬程高；叶轮和泵体无配合间隙，排水排污能力强；起动、停止迅速，并有过载保护作用，不会因过载而发生故障。风动潜水泵不受电源、潮湿、粉尘等条件限制，特别是易爆易燃，震动、高温……恶劣工况场合有着电动潜水泵不可替代的安全性和可靠性。在含有瓦斯与煤尘的作业面及其它场合使用绝对安全可靠。主要适用于矿山开拓、掘井巷道、竖井井筒及化工、油轮、造船等各种易燃易爆恶劣工况现场，有压缩空气作动力的施工排水作业。
产品特点：
本公司在保持原风动潜水泵产品的基础上进行了有重大突破的改进。
★动力部分（风动马达）按国家标准，提高档次进行优化设计：改进转子结构，增加了风动马达膨胀作功的工作腔；合理匹配气缸进排气位置，大大提高了风动马达轴功率。
★针对原来易损夹布胶木叶片，现叶片采用美国引进的新型气动工具叶片加工工艺制成，叶片尺寸公差统一，表里分子结构紧密一致，加工精度高,尺寸稳定性好,基本达到零变形,后期又进行了特殊工艺处理，耐磨耐用，硬度和柔韧性适中，大大提高了叶片的使用寿命，按用户使用下来反馈最少可以达到800小时，如使用中严格按照说明书操作并注意气源清洁 ，进风管内不进入任何杂物 ，叶片的使用寿命可以达到2000小时以上。（附叶片的产品性能测试报告）
★采用冲压成型弧形泵盖，保护易损的骨架密封，延长了骨架使用寿命，也减轻了整机的重量。
★旋流式泵体、双向倾斜半开式叶轮依据江苏大学《现代泵技术手册》中高效节能的水力模型进行设计研制（实用新型专利申请号：200920044270.7），实测比对流量扬程曲线升高，轴功率曲线下降，泵效率显著提高。
★风泵排气口处接有自主研制开发具有知识产权的先进新颖消声器。发明专利号：ZL200610097296.9，长期使用不会结霜结冰而影响水泵排水作业，极大地降低了噪音，噪音量实测≤75dB(A)，其正彻底改善了井下使用的恶劣工况条件。
产品型号  流量 M3/h 扬程 m 使用风压 Mpa 最大通过颗粒mm 产品重量 kg 出水管外径mm
QYW25-45 15～45 45～10 0.5～0.7 ≤16 28 48/63
QYW25-70 25～38 70～20 0.5～0.7 ≤12 28 48

该泵由气马达、水泵、油雾器、管接头和消声器等五部分组成。
1．气动马达部分：由转子、叶片、气缸、壳体、上、下气缸盖、顶盖等组成。转子上有五条均布的径向槽，槽内配用叶片，上、下气缸盖上各有一只吹气眼，风泵启动时，高压气从吹气眼将槽内叶片吹开，同时大量高压气从主风道进入气缸，推动叶片，驱使转子旋转作功。在壳体下方留有密封腔，腔内用密封圈将气、水隔开。密封圏采用弹簧密封，并利用气、水的压力，使密封圈内涨，增强密封效果。
2．泵体部分：由泵体、叶轮、泵盖、泵座等组成。叶轮装在转子轴上，拧紧叶轮螺母，装上泵体、泵座，放入水中，转子带动叶轮旋转，在离心力的作用下，水流压入泵体的涡道内，并顺着出水管排出。
3．油雾器部分：由油雾器壳、油雾器芯、调油阀等组成。油雾器装在顶盖上，壳内装满润滑油。
4．管接头部分：由快速组合接头和快换管接头两部分组成。快速组合接头装在出水口处，而快换管接头则装在进气口处。
5．消声器部分：消声器是由钢板冲压焊接而成，装在排出气口处。
使用和维护保养：
1．新泵在使用之前，须在地面试运转一次。气压在0.4-0.5兆帕时，开泵十分钟左右，检查运转是否正常，上水量是否符合要求，启动是否灵活。
2．进气橡胶夹布胶管内径不得小于25毫米，工作气压不得低于0.4兆帕，否则会影响正常工作。
3．在安装快换管接头时，要先将管内和接头处的杂质吹净，保证进气的干燥清洁，以免杂质进入壳体内，造成零部件磨损或将转子卡住不能运转。
4．开泵前，油雾器内要装满润滑油，并按要求调好油阀。工作过程中，应按规定每班向油雾器内注入HJ10-HJ20机械油一次。不得在无润滑油情况下作业，也不得以润滑脂代用。
5．叶轮螺母一定要加垫止退垫圈，以防止转子倒转时回松，造成叶轮下沉和泵体磨擦。
6．在更换叶片和密封圈等易损件的装拆过程中，不能用重锤敲击，以免损害内部零件的配合精度。一般在连续使用十五天左右后，应将风泵打开清洗一次，进行维护保养。
7．风泵转速较高，靠气、水冷却，切勿长时间地空载运转，以免内部零件部发热烧损。
8．污水风泵可在含岩粉泥沙较多的浊水中使用，可通过≤14MM颗粒，不会因小固体颗粒或纤维的吸入而堵塞，也不会因磨粒性介质的吸入而过早损坏。
9．排气管应露
