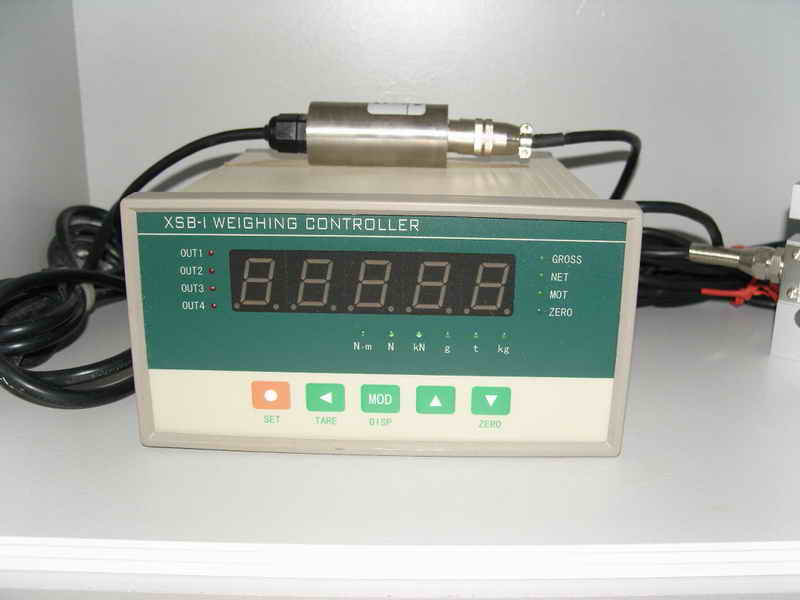

EDS-XSB-1称重显示控制仪
XSB-1型称重显示控制仪是一种速度快、精度高、多用途的仪表。许多特殊性能十分适合称重显示和控制其峰值、谷值0检测及保持功能、正负信号双极处理能力很合适与拉力传感器、扭矩传感器等配合，用于试验机控制设备。称重仪和试验机2种工作方式，50次/秒的采样及控制速度。一点开关量输入，可实现外部控制清零，具有模拟量输出及1至4点比较控制输出功能。
主要技术参数：
输入信号：各种电阻应变式测力、与称重传感器或扩散硅压力传感器的直流电压、电流信号
显示方式：5位16mm高亮度绿色LED显示
比较控制输出(选择)：4点比较输出，有6种可选择的比较方式。比较值和比较控制输出灵敏度可设置
模拟量输出(选择)：4mA~20mA光电隔离输出毛重值
BCD码输出(选择)：并行29位非隔离TTL电平输出或隔离OC输出
通讯输出(选择)：具有标准的RS-485、RS-232接口、地址、速率可设定
外部清零件控制：通过开关量输入执行外部清零指令
开口尺寸:46mmX92mm
面板尺寸:48mmX96mm
技术参数
额定载荷 20Kg～10t 输入阻抗 365±5 Ω
灵敏度 2.0±0.4%（mV/V） 输出阻抗 350±2 Ω
非线性 0.015% F.S 绝缘电阻 ≥5000 Ω
滞后 0.02% F.S 激励电压 9～12 VDC
重复度 0.01% F.S 温度补尝范围 -10 ～ +40 ℃
蠕变 0.02% F.S/30min 允许使用范围 -20 ～ +55 ℃
零点温度影响 0.016% F.S/10℃ 安全过载范围 150% F.S
灵敏度温度影响 0.026% F.S/10℃ 极限过载范围 200% F.S
零点输出 ±1% F.S  接线方式  输入：红（+） 黑（-）
输出：绿（+） 白（-）
