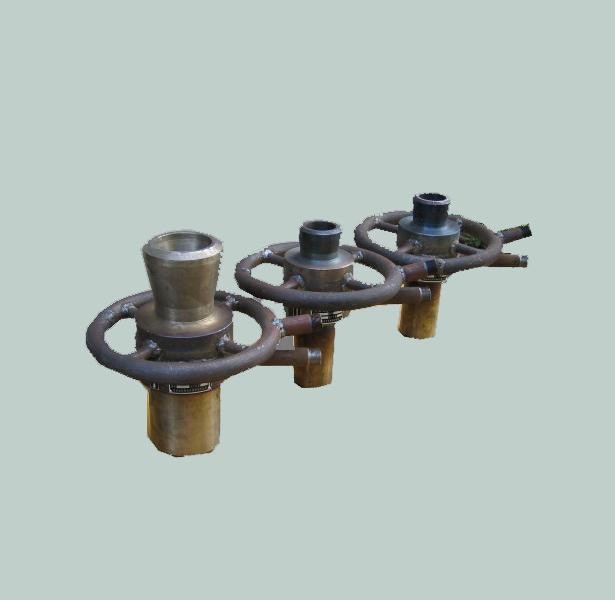

   EM—WQ文丘里喷嘴按国标GB/T2624-93进行设计制造，按JJG640-94进行检定。无需实流标定。文丘里喷嘴所要求上、下游直管段短、压力损失小、性能稳定、维护方便，广泛应用于石油、化工、电力、冶金、污水测量等行业。
适用范围
    1、公称直径：65mm≤DN≤500mm
    2、公称压力：PN≤10MPa
    3、孔径比：0.316≤β≤0.775
    4、雷诺数范围：1.5×10 5≤ReD≤2×10 6
    5、精度：１级
结构形式
    文丘里喷嘴由收缩段、圆筒形喉部和扩散段组成，其取压方式为上游取压口为角接取压，下游取压口为喉部取压，具体结构见下图。
    文丘里喷嘴扩散段的扩散角Ψ≤30°，扩散段的长度L对流出系数无影响，但影响其压力损失，可以像经典文丘里管一样，把文丘里喷嘴截尾。
