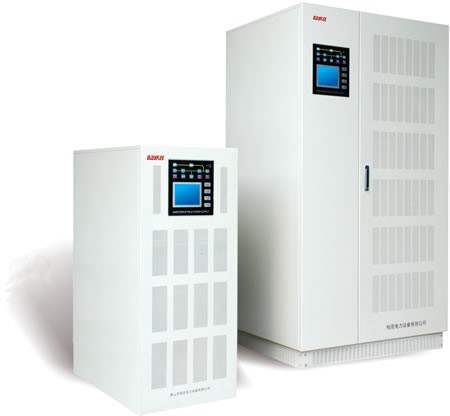

MTT系列中大功率三进三出智能数字化UPS

一、应用领域：
MTT系列UPS是全球最新一代的控制器件和最先进软件完美结合的全智能数字化产品。高速微处理器（MCU）、可编程逻辑器件（CPLD）、第六代低损耗大功率IGBT和静态开关扛鼎演绎了数字时代的经典传奇，容量之大、可靠性之高、性能之稳定均居国际超一流水平。



MTT系列UPS全面突破了模拟电路时代的技术瓶颈，数字化控制技术与高精度SMD技术保证其100%适应各种电网环境，单机容量从10KVA到800KVA，广泛应用于电信、银行、证券、交通、电力、工业等行业。

二、六大技术结晶·突破行业功率极限：

1、全数字化控制技术
◎先进的数字电路系统超稳定运行
MTT系列UPS突破了UPS行业的技术瓶颈，以先进的数字电路系统替代了传统的模拟电路，实现了非凡的创新。在数字电路模式下，高速微控制器和可编程逻辑器件对电路控制、参数设定和运行管理更加完美，自检和自侦测功能更加强大。全程采样技术不仅有利于对电路板上的所有独立电路连接进行自检和故障分析，更能经数码变换为极度纯正和稳定的正弦波电压，确保系统超稳定运行。
◎电池智能化管理，耐用省心
MTT系列导入了先进的智能化电池管理系统，可根据用户的电池配置自动调整电池的充电电流参数，并会根据供电环境对电池进行均充浮充转换、温度补偿充电和放电管理。此外，MTT系列还可通过监控界面对电池运行状态进行侦测管理，确保电池高效运行。智能化电池管理系统不仅减少了管理员的负担，更能延长电池的使用寿命达55%以上。
◎智能侦测系统全程守护
该系统的微处理器不间断地对所有的电源状态、断路器状态、熔断器状态和所有的电路工作状态进行在线侦测。出现故障时，侦测系统会即时报警通知管理员，同步启动UPS全面保护功能。
◎智能通讯工具远程监控
·RS232和RS485通讯端口真正实现多用途通讯和远程监视。
·可选的SNMP卡，100%实现远程监控和网络管理；
·可选的干接点接口，采用无源接点有效实现了对UPS的状态监控。



2、高精度SMD技术
MTT系列改变了传统的插入式电路处理工艺，全部采用高精度SMD技术，既省空间，又彻底消除传统UPS电路中的脚刺，便于提高集成电路的安全运行，同时提高可靠性和运行精度。
采用4层电路板设计和高精度SMD元件完全清除了由芯片自身产生的各种高频信号对其他芯片的干扰，从而让各个芯片模块能够不受干扰的正常工作，抗干扰性大为改善。
MTT系列全面采用SMD技术，耐高温、准确度高、滤波性能极好，整机性能更加稳定，更牢固耐用，使用寿命增加了80%。

3、第六代IGBT逆变技术
IGBT良好的高速开关特性；具有高电压和大电流的工作特性；采用电压型驱动，只需要很小的控制功率。第六代IGBT具有更低的饱和压降，逆变器的工作效率更高，温升低，可靠性更高。

4、超清晰界面信息处理技术
◎人性化的触摸式大屏幕LCD中英文显示，流程图运行状态直观显示，智能图标的触摸按钮，表格式的数据资料、事件记录显示，中英文可选菜单操作。
◎直观的LED状态指示：工作流程式状态指示，一目了然。

5、环保节能关键性技术
经科学的生命周期评价, MTT系列采用了抗老化性能优异的触摸屏面板和经氟碳工艺处理的机箱外观，环保耐用，历久如新；采用可拆解式模块化设计，易维护并高度节约资源；采用新型涡流风扇,散热性能优异,高度节能；采用无环流控制电路，节电性能良好；采用绿色整流和逆变技术，为用户提供清洁的能源；采用先进的数字电路及高精度SMD技术，整机寿命同比延长了80%。

6、其他性能优点
◎优越的负载特性
完全满足从0到100%负载的跃变，而无需切换到旁路，并保证输出稳定可靠。
◎完善的保护功能
具有优异的输入输出过欠压保护、输入浪涌保护、相序保护、电池过充过放保护、输出过载短路保护、温度过高保护等多种系统保护和报警功能。
◎高性能的动态特性
采用瞬时控制方式和有效值等多种反馈控制，实现了高动态调节，减小输出电压失真度。
◎三相分调，平衡稳压
三相独立控制，实现了以瞬时过载平衡度的控制，可实现输出100％的负载不平衡。
◎可选的输入谐波滤波器或12脉波整流器
有效抑制输入的谐波污染，提高UPS的输入功率因数，减小输入的谐波电流。
◎可选的电池巡检模块
可对单个的参数进行测量，并在显示板上显示出来。如有电池故障立即报警，通知管理员。
◎个性化的设置
可根据用户用电要求对UPS进行工作状态设置，用户可选UPS工作模式、ECO节能工作模式、EPS工作模式。
三、工作原理：

◎整机的工作原理：

◎整机的工作原理：
◎该UPS是一个多重保护的交流供电设备。当主电正常时，首先将主电整流变换成纯净的直流电，滤除主电中的干扰，然后通过逆变器将直流电变换成纯净的正弦交流电输出，同时给蓄电池充电；当主电异常时，则将蓄电池储存的直流电逆变成交流输出，保证用户负载长期处于高质量电源下可靠运行；当逆变器关闭或故障时则自动转为旁路供电。手动维修旁路保证在不断电的情况下对UPS进行维护或检修。
◎微处理器控制中心：
微处理器（MCU）将输入、输出、电池、环境等数据经高速运算，然后控制整流器、逆变器、静态开关的运行和保护并响应外部的操作指令。
◎整流和充电单元：
