济宁市中煤工矿机械电器制造分公司

产品简介
一、用途

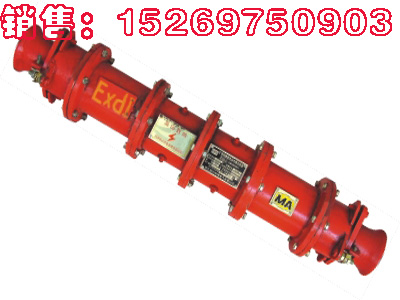

    BCG1-200/6000矿用隔爆型高压电缆连接器（以下简称连接器）用于煤矿井下采煤掘进巷道中联接6干伏电力电缆电路，也可供普通型或监视屏蔽型电缆在移动变电站供电时接线之用，可以在电缆段上两端连接用，以便互相插接，也可将其一半，经专用防爆联接部位接到移动变电站上。
二、技术数据
型号 额定
电压 额定
电流 极限通过电流 热稳定电流 绝缘件耐压
（KV/min） 配用橡套
最大外径
有效值 峰值 4秒 1秒
BCG1-200/6000 6KV 200A 9KA 15KA 5KA 9KA 21/5 78mm
连接器组件
单独装于用电设备 6KV 200A 9KA 15KA 5KA 9KA 21/5 78mm
 三、结构简介
   连接器由三部分组成：第一，电缆固定引线装置，由压紧法兰盘、压板、垫圈、封环和无缝钢管或钢板焊接外壳及内外接地组成。第二，接线装置为无缝钢管或铸钢制造的中壳及由螺栓固定其内腔的由三聚晴胺石耐棉弧塑料压制绝缘件组成。第三，可动接触部分由装于绝缘件内的铜接线座及由红色塑料压制的铜接触杆组成。
   连接器在接触杆处分成各包括有上述三部分的两段、接触杆为两段公用的连接装置。
   壳体外有铭牌、警告牌及防爆标志。
四、使用
1、接线盒拆箱后，应检查有无损坏现象，零件有无缺失。
2、接线盒严禁带电操作，必须在可靠断电且确保无残余电压后方可拔开和拆卸任何部位。残余电荷除按照保安规程用可靠手段放电外，也可以利用移动变电站衰减放电，具体操作顺序请详见《BCG1-200/6000矿用隔爆型高压电缆连接器使用说明书》。
3、特别提醒的是，连接器在安装时出线部分橡胶密封圈不能压迫太紧，以免芯线变形，影响或破坏绝缘。接线盒的定期检查应与电缆同时进行，如温度超过80℃及带气，应立即研究原因，及时解决。检查时，要查看紧固件、警告牌等是否完整。
4、安装好的连接器，应悬挂在巷道侧壁上，没有淋水的处所。
5、每台产品有两个外接地螺栓在拔插完毕后，必须将两端外接地可靠地与井下接地连接。
相关电器产品
1.开关、起动器系列：BGK-16、BCX1-16 矿用隔爆型插销开关，KBJ-380／5型隔爆矿用急停开关，BDK200/315、BKD19-400Ⅱ、QJZ系列可逆矿用隔爆型真空馈电开关；QJR-200、315、400矿用隔爆兼本质安全型真空电磁软起动器，QBZ-80（N）、120(N)、200（N）矿用隔爆型真空（可逆）电磁起动器 。
2.传感器系列：CKJ-80、125、160A交流真空接触器、GSG-4矿用本质安全型速度传感器、KGX-WⅠ型温度传感器、矿用一氧化碳传感器、(原)KGX-MI（I型）(现)GUJ30(B)煤位传感器　、KGX-PI型（二级）跑偏传感器、KGX-SI型速度传感器、撕裂传感器、烟雾传感器。
1、.矿灯系列：DGG-60/127B(H)(原KBB-60)系列隔爆型白炽灯 、DGS-20／127Y（原KBY-20）系列矿用隔爆型荧光灯 、KJ4LM(A) 型LED矿灯 、单体LED矿灯充电器、kl2.5lm(b)矿灯、KL2.5LM(A)型矿灯、KL4LM（B）型矿灯、KDC-1、KDC-2 移动式照明灯车。
4.气体报警仪器系列：JCB-C01A瓦斯报警仪、JCB-C01B瓦斯报警仪、甲烷检测报警器 、煤矿用氧气检测报警器、CO检测报警仪。
5.自救器系列：ZL60过滤式自救器、ZH30隔绝式化学氧自救器、ZH15隔绝式化学氧自救器
6.其他电器产品：BZZ（ZZ8L）-2.5、4.0矿用隔爆型煤电钻综合保护装置；BHD2-25、40、100、200、400矿用隔爆型接线盒（母线盒）；XELB、KZL系列矿用隔爆型电铃 ；BZA10-1、2、3矿用隔爆型控制按扭 ； KTH-16/18型矿用本质安全型双音频按键电话机；XBT系列矿用隔爆型通讯电缆分线箱等。
五、贮存与运输
1、连接器应经过检查和试验合格后，方可包装运输。
2、连接器成套连接好后装箱，所有防爆面均需按要求密封，如用半只或其组件交货时，防爆面应用盖子保护好，每个箱子内均需有油毡纸以防潮气进入。
3、运输过程中应防止撞击、淋雨，到达目的地应有遮蔽的干燥场所进行开箱及保管，开箱时应小心以免碰坏，根据装箱单检查设备附件、备件是否齐全完整。拆开检查应注意保护防爆面。检查完毕后照旧装好。防爆面应涂防锈油脂。如长期不用，每六个月检查一次。
六、产品成套性
1、产品合格证、使用说明书及装箱单各一份。
2.备用件如下：封端盖板2只，橡胶衬垫2只，密封圈2只。
七、订货须知
订货时须说明：
1、连接器型号、名称、额定电压、额定电流。
2、订货数量，如需订购备品备件，应在订货时提出。
3、如需吊环装置在订货合同中注明。
