一、性能说明:

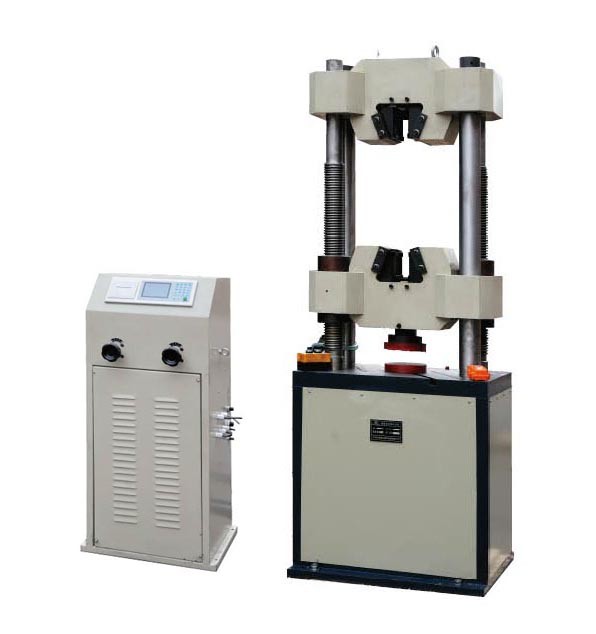

用于各种金属材料的拉伸、压缩、弯曲及剪切试验,亦可用作塑料、混凝土、水泥等非金属材料的压缩试验,增加简单附件,可完成胶带链条,钢丝绳、电焊条、瓦及构件的多种性能试验。本机采用油缸下置式、高度低、重量轻,尤其适用于工程施工部门。
二、控制系统
1、电子测力,液晶显示试验力-时间曲线、试验力、试验力峰值、具有明显屈服特征材料的屈服力,实验数据方便直观;
2、通过数字健输入试样编号、横截面积,可直接测定材料的抗拉强度、屈服强度等力学性能;
3、可以对实验结果进行打印。
主要性能技术指标
3.1 最大试验力kN 600
3.2 试验力测量范围kN 50~600
3.3 试验力示值相对误差 ≤示值的±1%
3.4 试验力分辨率 0.01kN
3.5 最大拉伸试验空间mm 650
3.6 最大压缩空间mm 380
3.7 活塞行程mm 150
3.8 圆试样钳口夹持直径mm Φ13-Φ40
3.9 扁试样钳口夹持厚度mm 0-15
3.10 扁试样最大夹持宽度mm 75
3.11 压盘尺寸mm φ160mm
3.12 弯曲试验两点间最大距离mm 450
3.13 弯曲支滚宽度mm 120
3.14 弯曲支滚直径mm Φ30
3.15 活塞最大移动速度mm/min 50
3.16 夹紧方式 手动加紧
3.17 主机外形尺寸mm 720×580×2100
3.18 测力柜外形尺寸mm 1000×700×1400
四、 系统配置清单
4.1 试验机主机 油缸下置式主机 1台
4.2 压力传感器 宁波镇海 1只
4.3 电气控制系统 中路昌专有技术生产 1套
4.4 标准附具
圆试样拉伸钳口mm Φ13-Φ26、Φ26-Φ40 各1套
扁试样拉伸钳口mm 0-15 1套
压缩附具mm Φ160 1套
弯曲附具mm 试验两支点间最大距离450 1套
