功能特点：

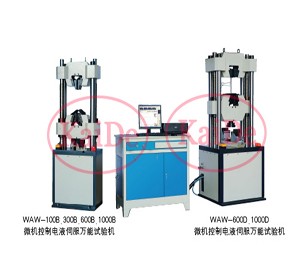

该试验机 采用目前国内主流机型 --- 油缸下置式主机，高度低、安装方便；双丝杠中横梁传动机构，传动平稳；全开式钳口座，装夹试样方便，稳定性好；加载部分采用高精度全数字伺服阀，确保控制系统的高精度、高效率、高响应；采用独立减压阀 - 换向阀组合模块的液压驱动技术的试样夹紧系统，彻底解决了液压夹持单元与伺服液压单元右路冲突的问题，保证试样的牢固夹持，提供了安全性。

该试验机 集电液伺服全自动控制、数据采集、屏幕显示、试验结果处理与一体，测试准确、自动化程度高，可进行试验力、位移、变形等模式下的三闭环控制（试验数据包括：弹性模量 E 、抗拉强度 Rm 、上下屈服点 ReH 、 ReL 等指标），功能多样，适用性广，尤其适用于各类 金属材料及非金属材料的拉伸、压缩、弯曲、剪切等试验，是各类研究机构、大专院校、质量监督、工矿企业的理想材料性能试验设备。

主要技术指标：

机器型号

WAW-100B

WAW-300B

WAW-600B

WAW-1000B

WAW-600D

WAW-1000D

最大试验力（kN）

100

300

600

1000

600

1000

有效测量范围 kN ）

2%-100%F.S

2-100

6-300

12-600

20-1000

12-600

20-1000

试验力示值相对误差

≤±1%

变形精度

≤±1% ； 引伸计标准配置： 20/50

拉伸钳口间最大距离（mm）

550

550

650

700

650

700

上下压盘间最大距离（mm）

380mm

上下压盘尺寸（ mm ）

Φ 160MM ( 或 204 × 204)

夹持方式

手动

自动夹紧

圆试样夹持直径范围（mm）

Φ6-13,Φ13-26

Φ6-13 ， Φ13-26

Φ13-26,Φ26-40

Φ13-26,Φ26-40

Φ13-26,Φ26-40

Φ13-26,Φ26-40

扁试样夹持厚度（mm）

0-15

扁试样最大夹持宽度（mm）

70

70

75

75

75

75

弯曲支点间最大距离（mm）

450

450

450

550

450

550

油泵电动机功率 (kW)

1.5

横梁上下移动电动机功率(kW)

0.5

控制方式

电液伺服闭环控制力、变形、应力、应变、位移等

显示方式

计算机屏幕显示试验力、位移、试样变形测量值、试验曲线等

伺服阀

国产或进口意大利 ATOS\ 美国 MOOG

泵组

国产或日本进口

主机结构形式

2 立柱

2 立柱

2 立柱

2 立柱

4 立柱

4 立柱

主机外形尺寸（ mm ）

720×580×1950

720×580×1950

720×580×2100

890×660×2200

820×710×2200

900×710×2200

控制柜外形尺寸（ mm ）

1000×800×1000

净重 (Kg)

1900 1900 2100 2600 2500 3000
