深圳市鸿亿电子科技有限公司

应用范围 阻流 种类 磁环电感
品牌 国产 型号 T44-52
绕线形式 多层平绕式 导磁体性质 铁氧体磁芯
磁芯形状 环形 工作频率 高频
骨架材料 铁粉芯 电感量 1.0UH--10mH（mH）
额定电流 20mA--5A（mA）

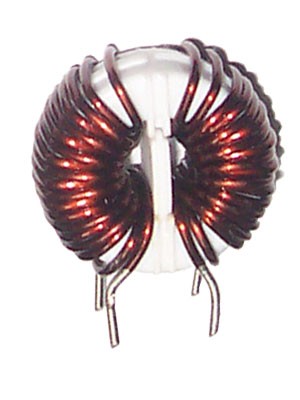

环型电感

电感是导线内通过交流电流时，在导线的内部周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。
当电感中通过直流电流时，其周围只呈现固定的磁力线，不随时间而变化；可是当在线圈中通过交流电流时，其周围将呈现出随时间而变化的磁力线。根据法拉弟电磁感应定律－－－磁生电来分析，变化的磁力线在线圈两端会产生感应电势，此感应电势相当于一个“新电源”。当形成闭合回路时，此感应电势就要产生感应电流。由楞次定律知道感应电流所产生的磁力线总量要力图阻止磁力线的变化的。磁力线变化来源于外加交变电源的变化，故从客观效果看，电感线圈有阻止交流电路中电流变化的特性。电感线圈有与力学中的惯性相类似的特性，在电学上取名为“自感应”，通常在拉开闸刀开关或接通闸刀开关的瞬间，会发生火花，这自感现象产生很高的感应电势所造成的。
总之，当电感线圈接到交流电源上时，线圈内部的磁力线将随电流的交变而时刻在变化着，致使线圈产生电磁感应。这种因线圈本身电流的变化而产生的电动势 ，称为“自感电动势”。
由此可见，电感量只是一个与线圈的圈数、大小形状和介质有关的一个参量，它是电感线圈惯性的量度而与外加电流无关。
电感器的作用1.
电感线圈阻流作用：电感线圈线圈中的自感电动势总是与线圈中的电流变化抗。电感线圈对交流电流有阻碍作用,阻碍作用的大小称感抗XL，单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL,电感器主要可分为高频阻流线圈及低频阻流线圈。
电感器的作用2.
调谐与选频作用：电感线圈与电容器并联可组成LC调谐电路。即电路的固有振荡频率f0与非交流信号的频率f相等，则回路的感抗与容抗也相等，于是电磁能量就在电感、电容来回振荡，这LC回路的谐振现象。谐振时电路的感抗与容抗等值又反向，回路总电流的感抗最小，电流量最大（指 f="f0"的交流信号），LC谐振电路具有选择频率的作用，能将某一频率f的交流信号选择出来。
电感器的作用3.
电感器还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等作用。
电感器的作用4.
在电子设备中，经常看到有如图2的磁环，这些小东西有哪些作用呢?这种磁环与连接电缆构成一个电感器(电缆中的导线在磁环上绕几圈电感线圈)，它是电子电路中常用的抗干扰元件，高频噪声有很好的屏蔽作用，故被称为吸收磁环，通常使用铁氧体材料制成，又称铁氧体磁环(简称磁环)。在图2中，上面为一体式磁环，为带安装夹的磁环。磁环在不同的频率下有不同的阻抗特牲。在低频时阻抗很小，当信号频率升高后磁环的阻抗急剧变大。
大家都知道，信号频率越高，越辐射出去，而的信号线都是没有屏蔽层的，这些信号线就成了很好的天线，接收周围环境中各种杂乱的高频信号，而这些信号叠加在传输的信号上，甚至会改变传输的有用信号，严重干扰电子设备的正常工作，降低电子设备的电磁干扰(EM)已经是考虑的问题。在磁环作用下，即使正常有用的信号顺利地通过，又能很好地抑制高频于扰信号，而且成本低廉。
