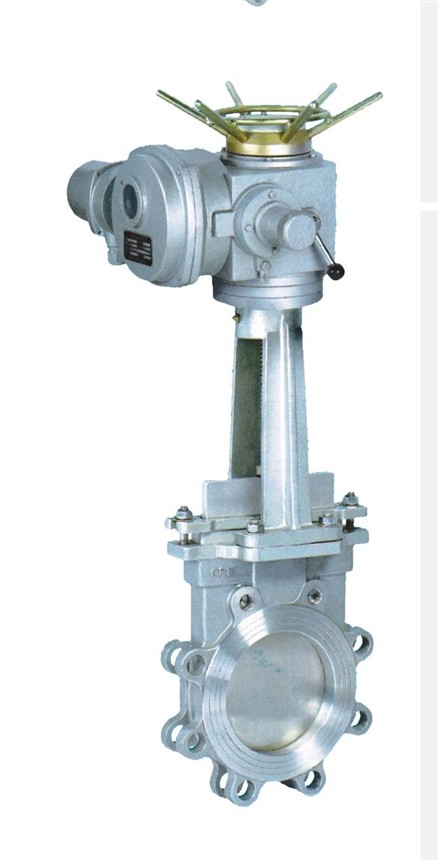

刀闸阀
国标闸阀、、电动闸阀、法兰闸阀、丝扣闸阀、对焊闸阀、电站闸阀、气动闸阀
刀闸阀的产品说明


主要性能规范
公称压力(MPa)  壳体试验(MPa) 密封试验(MPa) 工作温度  适用介质
1.0 ????1.6 1.5 ???2.4 1.1??? 1.8 ≤900℃ 纸浆、污水、煤浆、灰、渣水混合物
主要零部件材质
体、盖 闸板  阀杆 密封面
不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金
联系人：白晓丽  电话：0537-2339816  手机：15215379642   QQ ：643041096


主要外形及连接尺寸(mm)
公称压力  DN  L  D1  D2  H  Z-M  Do  W(Kg)
1.O MPa  50  48  100  125  285  4-M16  180  8
65  48  120  145  298  4-M16  180  10
80  51  135  160  315  4-M16  220  12
100  51  155  180  365  8-M16  220  14
125  57  185  210  400  8-M16  230  22
150  57  210  240  475  8-M20  280  29
200  70  265  295  540  8-M20  360  38
250  70  320  350  630  12-M20  360  66
300  76  368  400  780  12-M20  400  100
350  76  428  460  885  16-M20  400  119
400  89  482  515  990  16-M22  400  195
450  89  532  565  1100  20-M22  530  285
500  114  585  620  1200  20-M22  530  389
600  114  685  725  1450  20-M27  600  529
700  127  800  840  1700  24-M27  600  790
800  127  898  950  2000  24-M30  680  850
900  154  998  1050  2300  28-M30  680  900
1000  165  1110  1160  2500  28-M30  700  1050
1200  190  1325  1380  2800  32-M36  800  1300
1.6 MPa  50  48  100  125  285  4-M16  180  8.5
65  48  120  145  295  4-M16  180  10.7
80  51  135  160  315  8-M16  220  13
100  51  155  180  365&nb
