慈溪天盾密封材料有限公司

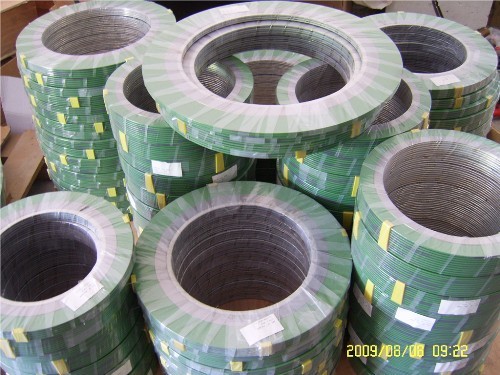

TD-SW700金属缠绕垫片
金属缠绕垫片是目前应用广泛的一种密封垫片，为半金属密合垫中回弹性最佳的垫片，由V形或W形薄钢带与各种填充料交替缠绕而成，能耐高温、高压和适应超低温或真空下的条件使用，通过改变垫片的材料组合，可解决各种介质对垫片的化学腐蚀问题，其结构密度可依据不同的锁紧力要求来制作，为加强主体和准确定位，缠绕垫片设有金属内加强环和外定位环，利用内外钢环来控制其最大压紧度，对垫片接触的法兰密封面的表面精度要求不高。

TD-SW700金属缠绕垫片由V形或W形不锈钢带和非金属填充料叠合，螺旋卷绕，始末端点焊而成。具有良好的压缩回弹性，适用于温度、压力交变剧烈的密封部位，是管道、阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封元件。广泛应用于石化、机械、电力、冶金、造船、医药、原子能和宇航等部门。

产品标准：我们能按照ANSI B 16.20，MSS SP-44，API 605，DIN，JIS，JPI，BS 1560，JG/T，GB/T，HG，SH等标准生产。或者由用户具体注明要求。如垫片用在换热器上且带有筋条时，请提供具体的图纸

产品剖面
Profile 产品名称
Products 代号
Style 适用
Flange 表示示例
For example
  基本型金属缠绕垫
Basic type SWG TD-SW700 榫槽面
Tongue and Groove 304/PTFE
  带内环金属缠绕垫
SWG with inner ring TD-SW700IR 凹凸面
Male and Female 304 304/FG
  带外环金属缠绕垫
WG with outer ring TD-SW700OR 突面
Raise face Flat face 304/ASB CS
  带内外环金属缠绕垫
SWG with inner & outer rings TD-SW700IOR 304 304/FG CS

换热器用金属缠绕垫
SWG for heat exchanger TD-SW700H 换热器
Heat exchanger
异型金属缠绕垫
Special shape SWG TD-SW700S 异形
Special

材质和选型：
钢带及内外环材质
Hoop Inner & outer ring material 填充料
Filler material 通用厚度 mm
Normal thickness
名称
Products 代号
Style 名称
Products 代号
Style 适用温度℃
@Temperature V形垫/环
V gasket/ring W形垫/环
W gasket/ring
碳钢 Carbon steel CS 石棉 ASB ASB 500 3.2/2.0

4.5/3.0 4.8/3.0
5.5/4.0
7.5/5.0
304(L),316(L) 304(L),316(L) 石墨graphite FG 650
蒙乃尔Monel, Mon 四氟PTFE PTFE 250
镍Ni，钛TI Ni，Ti 云母MICA MICA 950
因科镍INC INC 陶瓷CER CER 1000
哈氏HAST，锆ZIRC HAST，ZIRC 非石棉NAF NAF 300
具体订单，应注明具体的材质、所用标准、公称通径DN、压力等级PN，或注明具体尺寸。D1：内环内径；D2：内环外径；D3：外环内径；D4：外环外径
写法：D1×D2×D3×D4 垫片默认厚度为4.5mm，环为3mm。

主要用途：

回弹性优良的金属缠绕垫片能够对管道系统的压力热循环和振动进行自动调整，特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。是阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封原件，广泛地用于石化、机械、电力、冶金、造船、医药、原子能和宇航等部门。
在法兰垫外观设计上为了安装方便,根据垫片口径大小,在垫片外围焊上2~8个定位带,让定位带扣在法兰孔上,以防安装时垫片移位或脱落,节约了辅助材料及工时.一般分为以下几种类型：
金属缠绕垫片采用优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重叠螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。金属缠绕垫片为半金属密合垫中回弹性最佳的垫片，金属缠绕垫片结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其最大压紧度，缠绕垫片接触的法兰密封面的表面精度要求不高。金属缠绕垫片特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。缠绕
