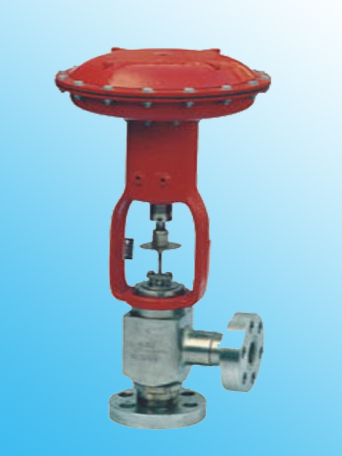

ZSQ162163型气动二位三通(二位二通)活塞切断阀 是气动单元组合仪表中的执行单元。具有结构简单、操作力大、体形小、重量轻、流阻小、阀容大、密封性能好、维修方便等优点。而广泛应用于石油、化工、冶金、电力、轻纺等生产过程中的自动化控制系统中。

主要性能技术参数
公称通径DN(mm)
 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数kv 套筒     11 20 30 48 75 120 190 300 480 760
单座 5 7 11 20 30 48 75 120 190 300 480 760
三通
额定行程(mm) 8 12 20 25 40 50
允许泄漏量 硬密封（L/H） 套筒5×10-5阀额定容量 单座、三通1.2×10-7×阀的额定容量
软密封（ml/min） 无
介质温度℃ -200～+200、-40～+450
膜片有效面积（cm2）（薄膜式切断阀） 100 125 160 250
公称压力PN(MPa) 1.6 4.0 6.4
允许压差（MPa） 单座 6.4 6.1 3.6 2.3 3.0 1.9 1.9 1.5 0.93 0.65 0.84 0.47
套筒 6.4
信号压力KPa 400～600（薄膜片）
阀体 Ht200 ZG230-450\ZG1Cr18Ni9Ti
阀塞套筒 1Cr18Ni9Ti Cr18Ni12Mo2Ti
阀芯、阀座 1Cr18Ni9Ti Cr18Ni12Mo2Ti
填 料 聚四乙烯 柔性石墨
