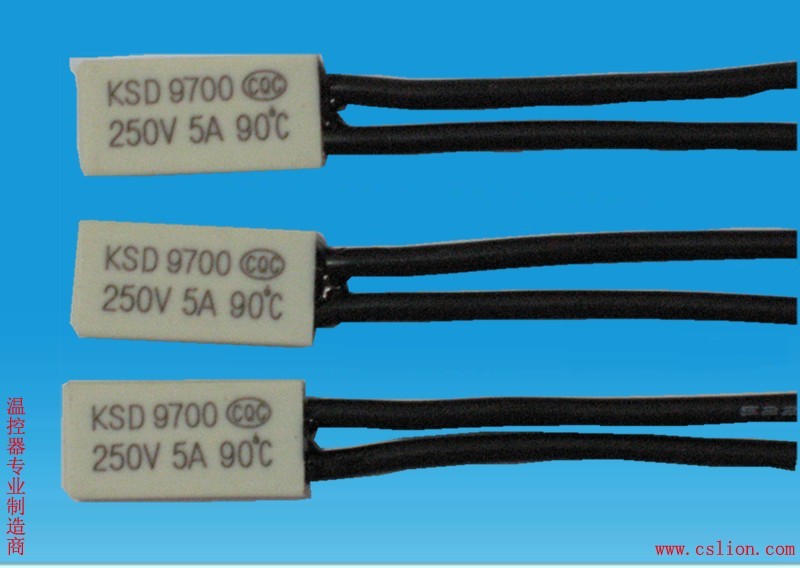

KSD9700 热保护器
 KSD9700型热保护器是由导热PBT外壳、焊有银合金触点的双金属元件、导电支架、绝缘固定座、静触片及耐热导线等元件组成。全封闭的结构能使元件免受灰尘或杂质的污染，防止漆液的渗透及外力的损坏。由于外壳是金属导电体，在使用时配置有导热且耐温的绝缘套管。电流通过有阻抗的双金属元件，遇非正常工作时，随电流增大或周围温度升高至设定温度值时，双金属元件迅速动作，打开触点，切断电路。当装置冷却到安全工作温度时，触点自动闭合，恢复正常工作状态。广泛应用于单相、三相电机由于过载、堵转等非正常工作状态下引起的电机过热保护，也适用于扼流线圈、螺旋真空管以及变压器等一般电器的过热保护和温度控制。
1． 使用条件
① 相对湿度在-25℃ - +125%
② 大气压力：86-106Kpa
③ 工作位置：任意

2． 技术参数
① 触点形式：1D或1H
② 触点负载：220VAC 5A 或24VDC 5A
③ 绝缘电阻：常温常湿 ≥100MΩ
④ 接触电阻：≤ 100 mΩ
⑤ 介质耐压：≥1000VAC
⑥ 振动强度：50HZ单幅0.35mm
⑦ 冲击强度：150m/S2
⑧ 重量< 3g

---------------------------------------------------------------------------------------
3． 规格数据表
代码
动作温度
复位温度
代码
动作温度
复位温度

40
40±5℃
≥30℃
105
105±5℃
70±12℃

45
45±5℃
≥30℃
110
110±5℃
75±12℃

50
50±5℃
≥30℃
115
115±5℃
80±12℃

55
55±5℃
≥30℃
120
120±5℃
85±12℃

60
60±5℃
40±10℃
125
125±5℃
90±12℃

65
65±5℃
45±10℃
130
130±5℃
95±12℃

70
70±5℃
50±10℃
135
135±5℃
100±12℃

75
75±5℃
55±10℃
140
140±5℃
105±12℃

80
80±5℃
60±10℃
145
145±5℃
110±12℃

85
85±5℃
65±10℃
150
150±5℃
115±12℃

90
90±5℃
70±10℃
155
155±5℃
120±12℃

95
95±5℃
75±10℃
160
160±5℃
125±12℃

100
100±5℃
80±10℃
特殊规格可根据顾客要求制定
