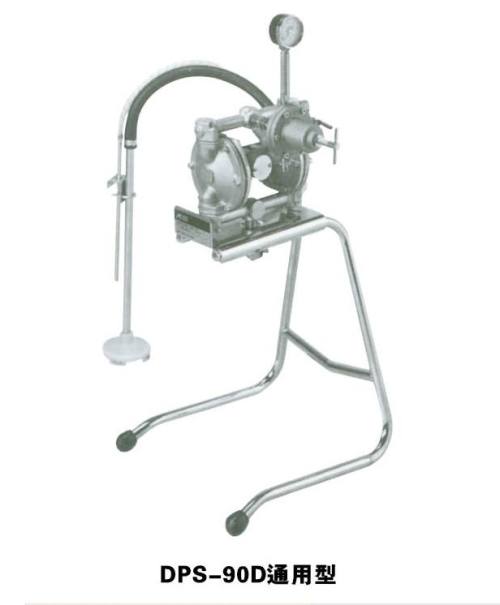

日本岩田DPS-90D隔膜泵浦
 用途：

汽车产业、金属喷涂、塑料喷涂、木工喷涂、铁工喷涂

特点：

中规模喷涂

最适合于涂料使用量一日40L以上的客户。

除用于手动喷涂器的压送外，同样可广泛应用于往复喷涂机、自动喷涂机、喷涂机器人的涂料压送作业。

作为高清洁性规格，也有氟化塑料涂料规格。

规格：

  设备型号
项　目 DPS-90D DPS-90DN DPS-90XD ※DPS-90XDN
类型 通用型 通用型
不锈钢规格 附吐出量数字显示器 附吐出量数字显示器
不锈钢规格
全宽×纵深×全高 350×360×780mm 350×370×615mm
重量 7kg 9kg 14kg 16kg
空气供给口 G 1/4(PF1/4外)
涂料吐出口 G 1/4(PF1/4外)
涂料过滤棉 50网目1张（吸入口）
使用温度范围 5～40℃
隔膜泵型号 DDP-90D DDP-90DN DDP-90D DDP-90DN
空气压力使用范围 0.15～0.69MPa｛1.5～7kgf/cm2｝
1个周期的吐出量 50mL/转
最大周期数 200转/min
最大吐出量 10L/min（流体：清水、泵出口）
最高使用涂料粘度 100秒以下/NK-2
涂料减压阀 PR-5 PR-5N PR-5 PR-5N
压力调整范围 0～0.59MPa（0～6kgf/cm2）
最大流量 2.0L/min
空气减压阀 不附带 RR-551B
压力调整范围 - 0.15～0.69MPa｛1.5～7kgf/cm2｝
容许一次压力 - 1.37MPa｛14kgf/cm2｝
排量显示器 不附带 FC-2000
显示方式 - 液晶显示
显示范围 - 0～2000mL/min
显示精度 - ±7以内（100mL/min以上时）
显示时间 - 约4分钟（自动OFF）
电源 - 单4×3节、寿命约2年
防爆结构 - i2G4
对应搅拌机 AMM-11或射流搅拌组件
（选择件）
所需空压机
（泵运行用） 0.4～0.75kW


  设备型号
项　目 DPS-902D DPS-90LD DPS-904D
类型 罐式(附20L容器) 附升降座架类型 18L角槽规格壁挂类型
全宽×纵深×全高 330×340×760mm 260×390×823mm※  260×340×1560mm
重量 10kg  17kg  6.5kg
空气供给口 G 1/4(PF1/4外)
涂料吐出口 G 1/4(PF1/4外)
涂料过滤棉 50网目1张（吸入口）
使用温度范围 5～40度℃
隔膜泵型号 DDP-90D DDP-90D DDP-90D
空气压力使用范围 0.15～0.69MPa｛1.5～7kgf/cm2｝
1个周期的吐出量 50mL/转
最大转数 200转/min
最大吐出量 10L/min（流体：清水、泵出口）
最高使用涂料粘度 100秒以下/NK-2
涂料减压阀 PR-5 PR-5 PR-5
压力调整范围 0～0.59MPa（0～6kgf/cm2)
最大流量 2.0L/min
空气减压阀 不附 不附 不附
压力调整范围 - - 0.15～0.69MPa｛1.5～7kgf/cm2｝
容许一次压力 - - -
排量显示器 不附 不附 不附
显示方式 - - -
显示范围 - - -
显示精度 - - -
