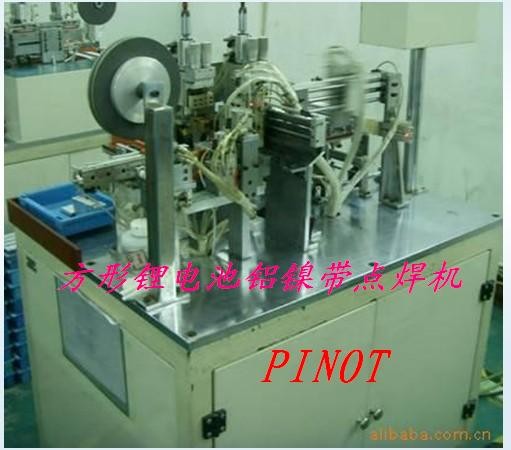

方形锂离子电池全自动铝镍带点焊机


一．适用的电芯规格

厚度：≥3mm，  宽度：≥12mm， 高度：33-70mm

二．设备功能及特点

1．放料采用双槽工位，放料时设备正常生产不需停顿；一次可以放料约130个电芯(以4.9mm厚电芯为例)

2．镍带成卷供料，自动定长，裁切及精确传送定位。

3．配备先进的双焊头点焊机，两焊头同时点焊作业，效率高。

4．收料采用双槽工位，且两工位可以反复自动切换，收料时设备正常生产不需停顿，且收料方便。

5．灵活的机构设计，可以兼容生产多种电芯型号，且换型号方便。

三．技术参数

1．用于点焊电芯顶部盖板上的铝镍复合带

2．镍带宽度3mm，镍带定位精度：±0.3mm，焊点定位精度：±0.3mm

3．设备产能；≥15PPM

四．配套设施

1．空间：1150mm(L)x950mm(W)x1700mm(H)。

2．电源：单相，220VAC，2KW。

3．气源：5-7kgf/cm2。

4．真空源：-70kpa以上

5．无腐蚀性气体，液体，爆炸性气体。
