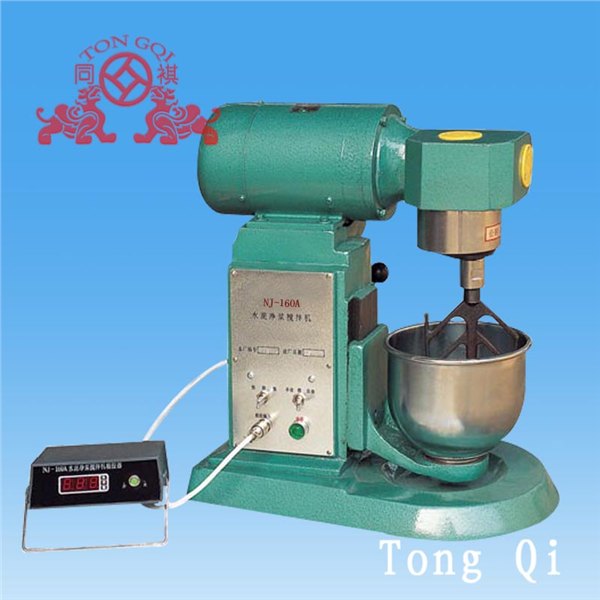

NJ-160A型水泥净浆搅拌机（杭州同祺仪器）

一、NJ-160A水泥净浆搅拌机概述

NJ-160A型水泥净浆搅拌机是贯彻GB1346-89所规定的专用设备之一，是按GB3350.8-89主要技术参数制造的新型双转双速净浆搅拌机。将按标准规定的水泥和水混合后搅拌成均匀的试验用净浆，供测定水泥标准稠度、凝结时间及制作安定性试块之用，是水泥厂、建筑施工单位、有关专业院校及科研单位水泥试验室必备的，不可缺少的设备之一。

二、NJ-160A水泥净浆搅拌机主要参数

1、搅拌叶转数  ：            低速自转：140±5 r/min  ；低速公转：62±5 r/min             高速自转：285±10r/min；高速公转：125±10  r/min

2、一次自动控制程序时间：120±3 S

3、搅拌叶运动轨迹：搅拌叶在搅拌锅内的运动轨迹同ISO679-1989（E）

4、搅拌叶宽度：111mm

5、搅拌叶与搅拌叶轴联接螺纹：M16*1

6、搅拌锅壁厚：1mm

7、搅拌锅内径：φ160*139mm

8、最大深度：139mm

9、搅拌叶与搅拌锅之间的工作间隙：2±1mm

10、电动机：立式分马力双速电动机，功率为0.55/0.37kW

11、外形尺寸： 472*280*466mm（长*宽*高为）

12、净重：45kg

三、NJ-160A净浆搅拌机主要结构及工作原理

1、结构：主要有双速电机、传动箱、主轴、偏心座、搅拌叶、搅拌锅、底座、立柱、支座、外罩、程控器等组成。

2、工作原理

四、NJ-160A净浆搅拌机起吊与安装

1、本机不设起吊装置，人工搬运即可。

2、本机安装只需将主机放在平整的水泥平台上，并在底面垫上一层厚5~8mm橡胶板。

3、电源及安全接地本机器出厂带2m长电源进线及四芯插座一只。必须确保相线和零线无误才能通电。出厂时电器绝缘已经达标，为了保证用电安全，请将机身安全接地标志点用不小于1㎜2截面的多股塑料铜芯线可靠接地。
