ZY-5锚杆拉拔仪（杭州同祺仪器）

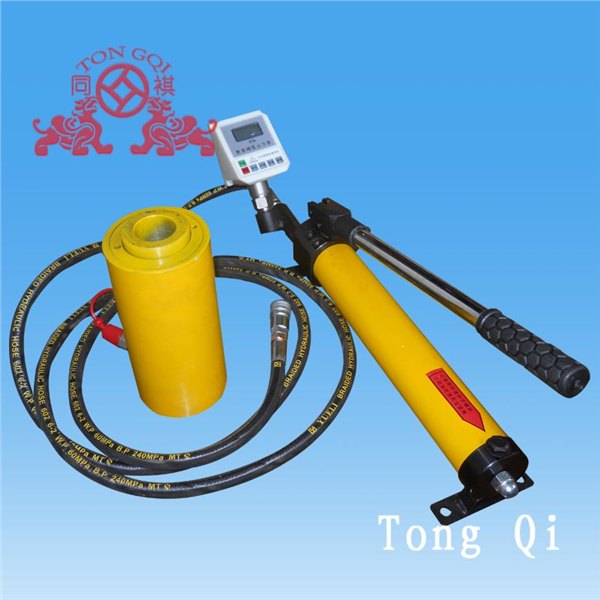

一、ZY-5锚杆拉拔仪概述

锚杆拉拔仪（又称锚杆拉力计或钢筋拉拔仪）是用于测试螺杆与基础件结合的牢固程度，它广泛用于采煤、国防、交通运输等各种坑道作业，是一种简便科学测试工具。手动油泵，是将手动机械能转换为液压能的一种小型液压泵站，在使用配套油缸及专用工具的情况下进行各种作业检测等。

二、ZY-5锚杆拉拔仪结构及特点

锚杆拉拔仪分手动油泵，配套空心油缸两部分，并用高压橡胶管连接而成。手动泵体，内有高低压两路及相应的阀，故在轻负荷时，大量的低压油与少量的高压油同时进入油缸，使活塞迅速上升，重负荷时，低压油自动卸荷排回油管，以减轻压杆所需作用力，降低劳动强度。由于手动油泵和空心油缸是分离的，所以油缸在使用时，不论直立横卧式倒置均可。

三、ZY-5锚杆拉拔仪油泵的性能与规格

1、压力：高压63 MPa  ；低压  2 MPa

2、流量      高压    2.3 ml/次；低压  12.5 ml/次

3、最大手摇力（约）：500 N

4、重量：4.5 Kg

5、外形尺寸：  630*175*170 mm（长宽高）

6、贮油量        ：0.7L

四、ZY-5锚杆拉拔仪技术参数

空心油缸

1、额定拉力：  5T

2、公称油压：60 MPa

3、活塞最大行程：自动50 mm；手动60 mm

4、中心孔内径：16 mm

5、重量：自动4.5 Kg  ；手动4 Kg

五、ZY-5锚杆拉拔仪装箱单

1、液压缸  1  个

2、手动泵（带包装铁箱）或木箱  1  台

3、产品合格证  1  份

4、使用说明书    1份

5、连接电缆线  1  根

6、保修卡  1  份

7、数显压力表  1  只

产品在规定使用条件下，一年内保修用于玻璃幕墙检测的是ZY-10锚杆拉拔仪，技术参数如上面所示

8、选配件M6、M8、M10、M10、M12、M14、M16、M18等规格的转换接头、夹片、夹套及拉杆
