HRWG-15型交流线路绝缘子串电压分布测量表
HRWG-15型表主要用于交流线路1～500kV的带电测量过线塔的绝缘子串的电压分布值和运行状况,低值和零值绝缘子的检测及检出,及早并及时发现和解除安全隐患, 确保输电线路的可靠安全运行。也可用于试验室内各种1～35kV以及交流电压的测量。是一种理想的保障线路运行安全的检测仪表和带电作业辅助工具。
      HRWG-15型交流线路绝缘子串电压分布测量表检测仪,(HRWG-11型交流低零值绝缘子带电检测仪，HRWG-12型交流线路绝缘子串电压分布测量表)说明：HRWG-15型检测仪表为HRWG-11 型和HRWG-12型的综合型产品。
  原 理
      HRWG-15型表采用静电式结构，将被测电压变成进行测量。因而阻抗高，对于被测量系统的影响最小。被测出的信号经内部放大处理，最后以电压值的形式，由LCD数字显示输出。因此测量时操作迅速，简单明了。
  使 用 方 法

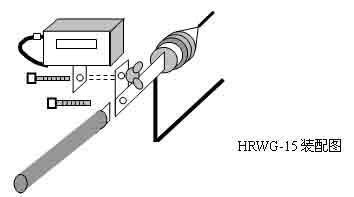

      参照装配图，组装HRWG-15仪表。用M8螺丝将HRWG-15表装于绝缘操作杆上，杆的长度应符合带电作业的规定，见附表。调整接头，使接触杆与被测绝缘子的悬挂方式对应，能顺利地接触到被测绝缘子两端的金属部分。连接好插头，打开开关，有液晶显示便可工作，读数的单位为kV。
