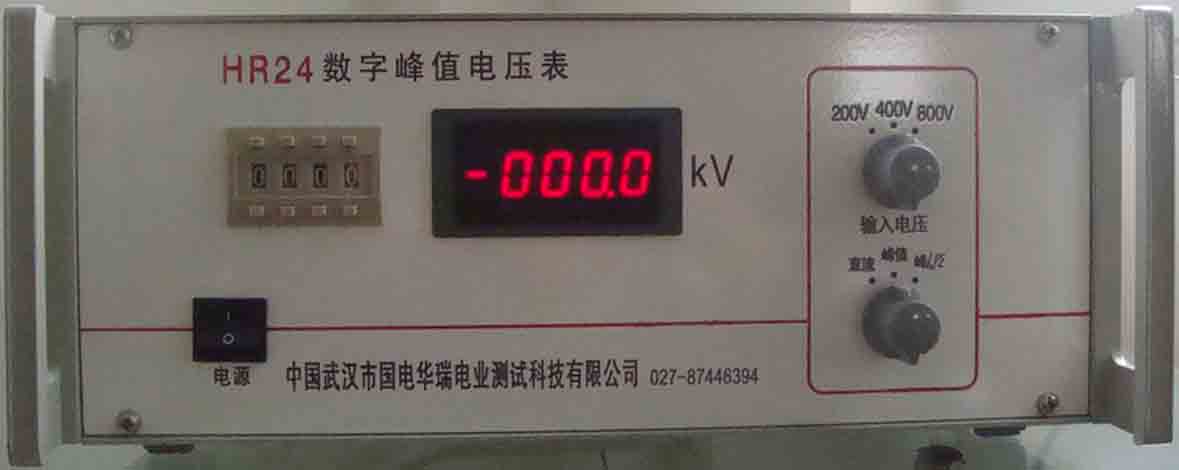

HR24型数字工频峰值电压表
 一、 仪表用途
      HR24型数字工频峰值电压表是为直流高电压试验、工频高电压试验而设计的测量仪器。
    该仪器可测量正、负极性直流电压，交流正弦波电压峰值，峰值/√2。
    为防止电磁场及电源的干扰，在电路中采用了一系列抗干扰措施，故对各种干扰有较强的抵制能力。
    该仪表配以适当的分压器（电阻式、电容式或阻容混合式）可任意扩大量程，只需将仪表指示数值乘以分压器的分压比即为被测电压的实际值。
    该仪器全部采用集成电路，性能稳定，可靠性好，测量精度高，使用简便，携带方便。
  二、 技术参数
  1、 使用环境：温度：-10℃∽40℃ 　 相对湿度：≤80%
2、 被测信号参数：正、负极性直流电压，交流正弦波电压峰值，峰值/√2。
3、 被测信号频率：0~1000Hz
4、 输入阻抗：≥4MΩ
5、 输入电压：分800V、400V、200V三档
6、 分压比1∽4999自由设定
7、 测量精度：被测信号频率0~1000Hz优于 ±1%±5个字
8、 显示：4 1/2 位LED数码管显示
9、 供电电源：220V±10% 50Hz±2Hz
10、 功耗：≤10W
11、 尺寸（宽×深×高）:360×280×150
12、 重量：约5.0kg

  三、 使用说明
  1、 首先必须接好仪表地线！
2、 面板功能说明 　





  3、 被测电压从输入端接入。
4、 选择合适的量程和确定测量的参数。
5、 接通电源，预热十分钟即可测量。

  四、注意事项
  不使用时需放置在通风干燥处，防止水汽、酸、防腐蚀品侵入。
长期存放后，在正式使用前需预热30分钟。

  五、附件
  1、电源线壹根
2、输入线壹根
3、备用保险丝（0.5A）2只
4、产品合格证
5、使用说明书
