HRGKT-I型高低压开关柜通电试验台
  HRGKT-I型高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测,以检查设备正常与否,提高工作效率。
  一、技术参数：
  输入电源：三相四线AC380V
输出电压及电流：
1、 三相AC 0 – 10A输出（〈100V，可调值〉 一组
2、 三相AC100V输出 (固定值) 一组
3、 交流操作电压输出 AC 0~400V, 220V时,电流小于10A
4、 直流操作电压输出 DC 0~260V,10A
5、 直流合闸电源输出 DC 0~300V 一组
6、单相AC220V输出（固定值，插座形式） 二组，
7、三相AC380V输出（固定值，接线柱） 一组，
8、外形尺寸：560*520*850mm
9、重量：45kg

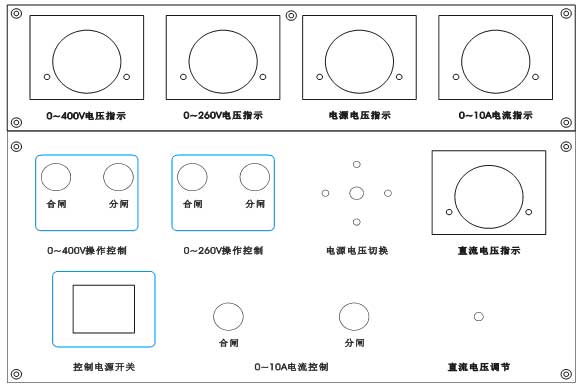

  二、面板示意图及线路原理图
