HRLC--8/8QYG型气体（瓦斯）继电器压力释放阀自动测试仪
  HRLC—8/8QYG型携带式气体继电器压力释放阀自动测试仪是在HRLC-7QYG2型半自动校验台的基础上改进的高科技专利新产品，其主要特点是：
1、 流速测量模拟变压器内部故障情况，采用压差法测脉冲流速的原理是经原能源部电力司组织全国专家技术评审认为：测试原理先进，测量离散率小，误差符合要求，携带方便，适于现场使用，是全国急需的试验设备，很有推广使用价值。
2、 采用东北、华中、云南的综合计量基准，可在全国范围内适用。新设计有两种误差修正装置，是测量精度符合国内外标准校验台检验要求。
3、 功能更多、应用范围更广。功能11种，除具有直接测试QJ—25、QJ—50、QJ—80、QJ—50W、QJ—80W型继电器流速、容积、密封等检验项目外，还可满足变压器YSF—25、50、80、130型压力释放阀进行开启、关闭压力试验。
4、 本测试仪自动化程度高。采用微机测控、数码显示，操作试验时除人工配合回油外，实现了测量、参数调整、控制操作、记录打印自动化。
5、 本测试仪技术性能完全可代替固定式油泵法校验台使用，并具有体积小，便于携带，满足现场试验需要，节约设备和试验室大量的投资等优点。
6、 HRLC—8/8QYG测试仪配有QJ—25、50、80流速尺共3把，可分别直接测试相同型号气体继电器动作流速，并与测试仪进行定期校核，是理想的量值传递工具。
7、 本测试仪实现了气体继电器流速、容积、密封试验和压力释放阀开启、关闭压力等检验项目，全部自动测试并打印记录。

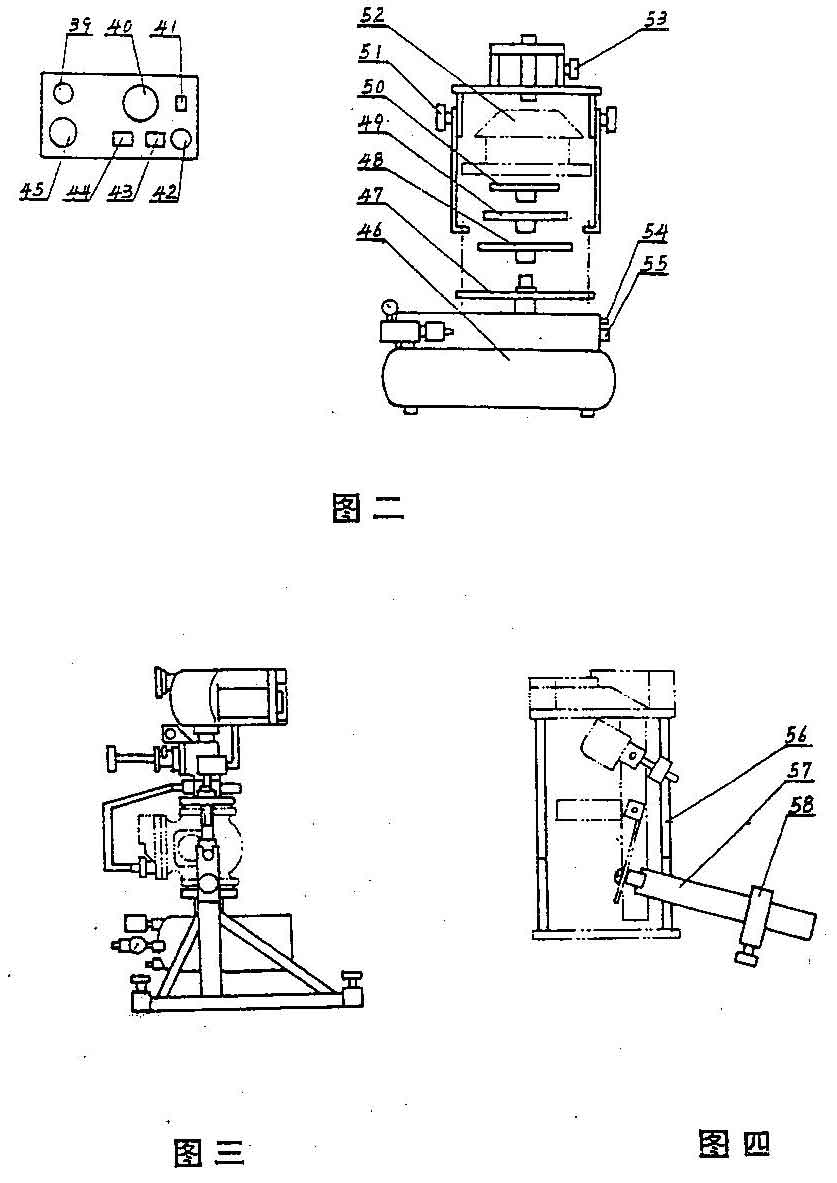

    如附图一、二、三、四所示：HRLC—8/8QYG型自动测试仪气体继电器校验台、释放阀校验台和微机测控箱、微型电动充气机四部分组成。由气体继电器校验台和微机测控箱、充气机组成气体继电器自动测试仪（图一）。由压力释放阀校验台和微机测控箱、充气机压力释放阀自动测试仪（图二）。气体继电器校验台底部设有油盆（图中未画出），可调支架20入在油盆内，支架四角有调整水平的调节螺钉，由拉杆紧固件18将带水平仪7的压力回油筒2组件和带快速阀11的回油筒14组件通过被试继电器8组成整体，通过拉杆中部的轴承将组装好的本体支撑在轴承座上，拉杆18上装有双向定位板21的孔和轴承座上的定位销18构成90°的自动定位，由于两侧重量相近，试验人员可轻松地将校验台旋转至水平或垂直位置。压力油筒2顶部有进气阀3可通过微型空压机（又名充气机，图中示画出）的软管24连接。压力油筒顶部装有压力传感器5和带安全复合组成的电磁排气阀6，通过带插头的屏蔽电缆22与微机测控箱1后板的传感器电缆接口39相接，其顶部还有监视校验台工作的压力表4，水平仪7装在带法兰盘的压力油筒2的出口处，回油筒14与带法兰盘的电磁快速阀11通过螺纹连接成组件。电磁快速阀11，一侧设有油位开关17，法兰盘靠外侧装有软管9和换气阀10，试验时将软管与被试继电器顶盖上的气塞连接；法兰盘靠内侧装有放油阀16，可将继电器的油通过软管与回油筒14底部的容积计量装置15连接。计量装置15采用法兰盘与回油筒螺钉连接，法兰盘底部装有微型计量器和线路印刷板元件，通过电缆与电磁快速阀上安装的测量插口12连接，再由电缆23与测控箱后板上的信号插座45连接。
    微机测控箱1内部设有参数修正开关可以0~±8%范围内调整流速值，以满足目前尚未统一的各地标准校验台不同离散值的要求，传感器5的调零电阻38装在测控箱面板上，微型电动空压机电源插座44布置在箱后板上，还装有轴流风机40及电源开关41。后板上还布置有传感器连接电缆插口39、测量信号电缆插口45、保险器42和电源插座43。测控箱体内部元件布置采用分类重复屏蔽措施，有效地减少信号干扰。主控、驱动、电源线路组成三块板平行组装插入箱内，通过插口接头与箱体其他元件连接以方便检验维修，主板装有U1~U16芯片，CPU采用16位单片机，具有运算速度快，抗干扰能力强的特点，适合本系统的A/D采集系统，程序存贮为16K27128存贮器；采用8279显示器接口控制四位数码显示器，以满足流速、容积、压力显示要求。微机测控箱1的盘面布置见图一；微型打印机31装于左下角、其中还装有输送纸带的启停按钮，左上角布置四位数码流速、容积、压力显示器32，右下侧布置功能曲线开关29，流速、压力整定开关26，中层分别布置试验开关30、容积试验开关28、排气阀开关27、空压机进气阀开关25，上层还布置有模式开关33和4个信号指示灯分别为流速34、容积35、压力36、试验信号37，调零电阻38装于盘面右上角。功能曲线旋钮有11档，可选择5种不同型号的继电流速试验，1~5档分别为QJ—25、QJ—50、QJ—80、QJ—50W、QJ—80W型流速，6档为“P1”压力试验、7档为“V”容积试验，第8档为“P2”档释放阀压力兼YSF/25型试验用，第9~11档分别为YSF/50、/80、/130型释放阀开启压力试验；流速压力整定旋转26有11档，外圈刻度线1~11档分别为0.5~1.5m/s流速整定值；内圈刻度线3~9档分别为15、25、35、55、70、85、100kpa压力整定值预置参数。如图一、二所示：由释放阀校验台和微机测控制组成压力释放阀校验仪（空压机图中未画出），试验介质为空气。校验台由两个储气筒46通过三通管与电磁阀螺纹连接，储气筒一侧装有压力边传感器5，后侧装有排气阀3（图中未画出），另一侧装有接线柱53和插口54并通过电缆23与释放阀插口45连接。设计有4种规格的密封盘，φ130为47、φ80为18、φ50为49、φ25为50，试验时选择与压力释放阀52相同型号的密封盘组装在一起，最后装上信号支架51，本校验仪可满足YSF—25、—/50、—/80、—/130型压力释放阀进行开启、关闭压力试验。
