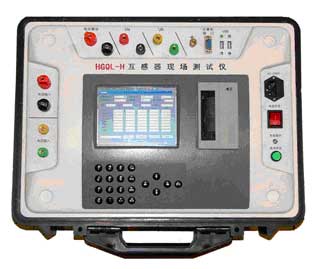

HGQL-HR电流互感器现场测试仪
 产品特性
  ■仪器采用平台界面技术，大屏幕液晶显示，全中文提示自动测量，整个仪器操作过程简单；仪器体积小、便于携带，只须少数人便可快速完成测量工作；
■在本公司一体化升流、升压装置选购设备的配合下，可进行保护用的电流互感器的伏安特性和10%误差曲线测试。操作过程方便，并可自动显示伏安特性曲线和绘制10%误差曲线；
■仪器可对电压互感器进行定性的测量：测量时，仪器在电压互感器的一次侧加一定的工频电压，就可测量其一次电压和二次的感应电压，得出电压互感器在该电压下的比差和角差；
■仪器可测量电流和电压互感器的现场二次负荷，可测量该负荷下的电流互感器的比差和角差；
■本仪器可以测量没有标识的电流互感器或电压互感器的变比，且测量准确快速，稳定性能良好，不需另加升流或升压源；
■本仪器可以测量电流互感器5%~120%之间任意一点的比差和角差，无需标准电流互感器和外接升流器，测量的准确度满足上述技术指标要求，适合现场测试使用；
■仪器可进行各种测量数据的存储和打印，各设置参数掉电可以保存。

  技术指标：
  ■电流互感器测量范围
变比:5A/5A～5000A/5A（5A/1A～4000A/1A）
匝比误差：0.5%
CT测量准确度满足0.05级
5%额定电流 测量误差：比差0.1级 角差4′
20%、100%、120%额定电流 测量误差：比差0.05级 角差2′
■电压互感器测量范围
2.2kV～132kV，测量误差：比差0.5级
■实际二次负荷测试
PT负荷10VA～500VA，测量误差：2级
CT负荷0.1Ω～25Ω， 测量误差：2级
■伏安特性测试
电流测试范围：0.1A～50A，测量误差：1级
电压测试范围：10V～1500V， 测量误差：1级
■工作条件：电源电压：AC 220V±10%
电源频率：50Hz ±2%
环境温度：（0～40）°C
环境湿度：25°C时<85%
