HRBFXZ系列变频串联谐振交流耐压高压试验装置
对于任何一个电抗器（其电感为L）和电容器（其电容为C）组成的串联LC谐振电路而言，他都有一个固定的频率f=1/2π根号LC，当外加电源信号的频率等于这个频率时，该电路将发生谐振。谐振时，电感上及电容上获得的电压最大，而大多数的被试品都可以等效成一个电容器。基于这一思想，在串联谐振电路前提供一个调节频率又可调节电压的变频变压电源，在电容两端并联一个分压器作测量及反馈之用，这样就可构成该套装置。
  产品技术指标：
  1、环境温度： -10℃～45℃
2、工作湿度： ≤90%　　
3、海拔高度： ≤2000m
4、电源输入： 380V±10%三相或 220V±10%单相(10kW以下),50Hz
5、额定试验容量： 0～10000kVA
6、谐振电压： 0～1000kV
7、频率调节范围： 0.1～300Hz
8、系统测量精度： 0.5/1.0级
9、频率调节分辨率： 0.01Hz
10、不稳定度： ≤0.05%
11、输出波形： 正弦波
12、波形畸变率： ≤0.5%
13、噪声：≤60dB
14、电抗器Q值： 30～120
15、内部由嵌入式工控机纯程控控制，所以测量试验过程全自动化，也可实现手动测量试验，大液晶触摸屏汉字显示和通过USB--U盘存贮与打印功能，中文菜单显示人机对话操作功能，可选配微机（PC机）试验测控USB通信接口及全自动试验测控软件。

  成套装置构成

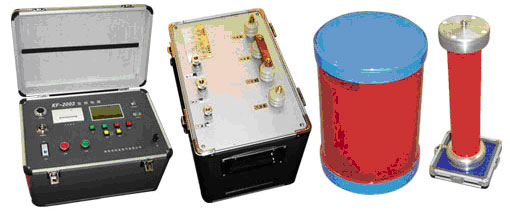

  1、变频调压电源：既可改变输出的频率、又可改变其输出的电压。
2、激励变压器： 起耦合信号及电压变换的作用，并按自身的变比来提升电压。
3、电抗器： 与被试品串联，构成LC回路。
4、分压器： 用来测量被试品上的电压，同时作为采样信号反馈给仪器。
5、补偿电容器： 用来调整被试品频率。
