HRYDT系列3C认证电器安规耐压试验仪
一、 概述：
    国家"CCC"强制性认证机构认证产品质量监督
    和生产厂家执行认证质量检测低压电器设备的试验仪器装置!
    HRYDT系列3C认证电器安规耐压试验仪是专为低压柜生产企业、电力电子行业、绝缘材料生产单位、电流电压互感器检测耐压试验而设计制造的。是上述单位质检部门检测产品合格的必备设备。该设备具有性能优越、使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。
二、 技术参数：
    输入电压：220V(0～200V)
    电源频率：50Hz
    容量：0.5、1、2、3、5（kVA）
    输出电压：0～2500V/0～5000V/0～10000V（可调）
三、 操作程序：

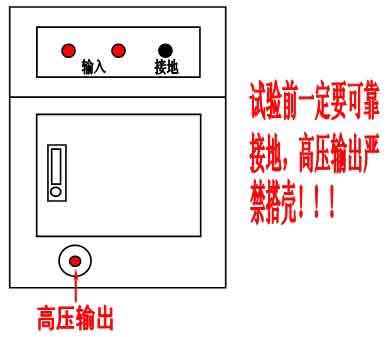

    1． 按相关规程设置好场地，接好设备连线，有条件的地区应有专门负责安全的人员在场指导。（使用前仪器一定要可靠接地，高压输出严禁搭壳接地！！！）
    2． 操作前应根据被试品的容量及电压等级调整好电流继电器。
    3． 合上电源开关，按下启动按钮，接触器吸合，调压器带电，送电信号灯亮，此时可以进行升压试验。
    4． 顺时针旋动调压器受柄并密切注视电压表，当升压至被试品规定的耐压值时应及时按下计时按钮（耐压时间可根据要求自行设定），并密切注视被试品情况。
    5． 当达到被试品规定的耐压时间时，仪器内会发出报警声，表示被试品耐压合格，此时应将调压器手柄逆时针方向旋动，使调压器归零。并按下停止按钮，切断电源。
    6． 被试品在规定的耐压时间时无异常，表示被试品耐压合格。
   ７． 升压或耐压试验过程中，如出现过电压，应及时逆时针旋动调压器受柄，使电压回到规定值。
四、 使用条件：
    １． 温度：-5～50℃
    ２． 海拔高度：＜15００ｍ
    ３． 相对湿度：＜８５％
    ４． 使用和存放场地内应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。
    ５． 升压或耐压试验过程中，如发生短路、闪络、击穿等过电流时，电流继电器会动作使调压器自动断电，表示被试品不合格。此时应将调压器回零，并将计时按钮复位，以便下次操作。
