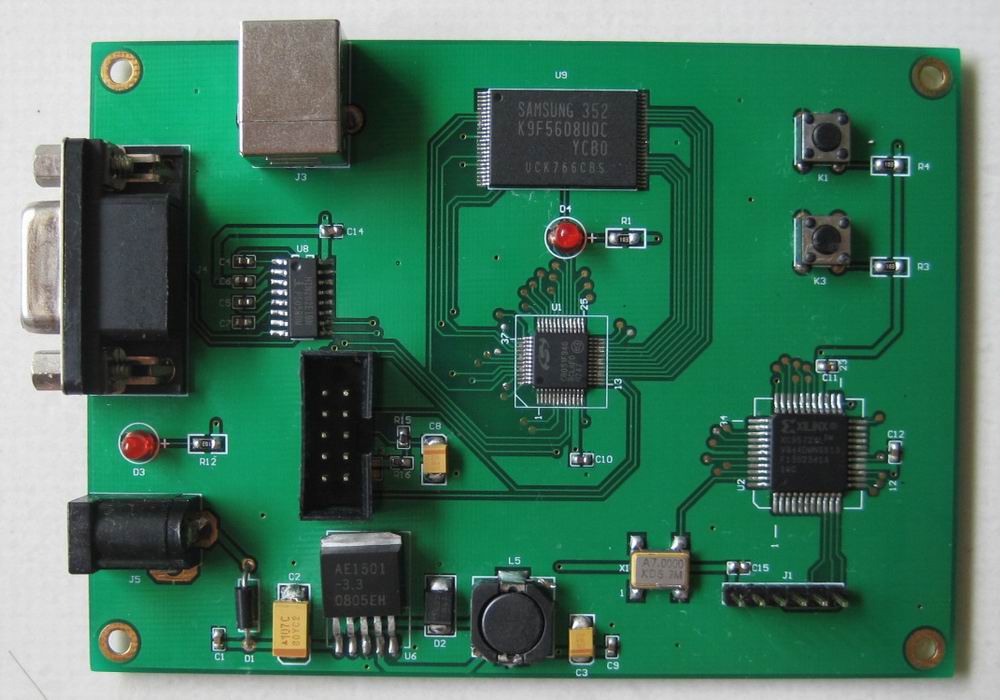

    大容量FLASH存储技术，特别是非易失存储器NAND FLASH已经成为数据采集系统必不可少的存储载体，它体积小，控制方便，功耗低，是大多数数据采集系统的数据存储首选。采用C8051F340为控制核心，通过EMIF接口控制外扩FLASH芯片，实现了对FLASH的读写控制，同时扩展了CPLD，学习者可以学习单片机同CPLD的系统控制，通信等技能,是学习嵌入式片上系统及CPLD和FLASH控制的理想工具。

商品定位
    单片机读写FLASH+CPLD+USB2.0开发板专为单片机初学都设计,在校师生、单片机爱好者、单片机专业人员均可以在此学习板上进行学习。我们还提供丰富的C51工程文件源代码及相关开发工具软件，只要你有最基本的C语言基础，便能在一个星期内看懂程序，开始你愉快的开发旅程。

   硬件资源


       CPU采用C8051F340

1.   模拟外设10位 ADC，转换速率可达 200 ksps.

2.   集成USB通信接口，符合 USB2.0  规范,全速(12Mbps)或低速(1.5Mbps)

3.   片内调试电路提供全速、非侵入式的在系统调试（不需要仿真器）

4.   高速8051微控制器内核,有48MIPS和25MIPS两种版本(MIPS:百万条指令每秒),指令的执行时间为一个或两个系统时钟周期.

5.    4352RAM,64KB FLASH;可在系统编程,40个端口I/O;兼容3.3V及5V电压.

6.   具有UAR0,UART1两个标准串行接口.

7.   具有内部时钟电路,可以不用外部晶振,低频(80KHZ)内部振荡器。

8.    10位高速A/D转换，具有温度传感器。

9.   具有管脚跳过功能，可修改管脚输入输出方式。


      FLASH采用SANSUM的K9F5608

1.  Nand Flash K9F5608具有ROM存储器的结构特点，存储的数据可在断电的情况下保存十年而不丢失

2.  复杂的IO口用来串行地存取数据，8个引脚用来传送控制，地址和数据信息

3.  高速的SPI接口，时钟频率已经达到60MHZ,甚至更高。SPI接口一般只用4根连接线即可完成所有的数据通讯和控制操作

4.  Nand Flash 存储器不会因为存储容量的增加而增加引脚数目，从而极大方便系统设计和产品升级，用户可以选择更大容量的FLASH进行开发

5.  Nand Flash 中每个块的最大擦写次数是一百万次


      CPLD

1.  高密度。XC9500系列器件内有36~288个宏单元（每个宏单元内包含1个寄存器），800~6400个等效门，封装引脚44~352个。

2.  高性能。XC9500系列器件所有信号都有相同的延时，而与其路径无关。其引脚的传输时间Tpd最快可达3.5ns，相应的计数器频率可达125MHz。XC9500XL CPLD器件Tpd最快可达4ns,相应的计数器频率可达200MHz。

3.  在系统可编程。所有XC9500系列器件均含有JTAG测试接口电路，具有5V或3.3V在系统可编程ISP能力，具有最小1万次编程/擦除次数。在系统编程通过边界扫描测试引脚进行。

4.  5V和3.3V工作电压混合模式

5.  增强引脚锁定功能。XC9500系列器件的结构特性着重系统内编程的要求，增强的引脚锁定功能可以避免重做昂贵的电路板。


       接口

1.  标准DB9串行接口

2.  JTAG调试接口

3.  USB2.0数据通信接口

4.  CPU及CPLD空闲管脚全部引出,通过xilinx CPLD 下载线直接与PC机通讯，可进行数据下载、在线编程等

    软件资源

★  单片机读写Flash 的程序实现

★  基本的UART
