简介



   随着嵌入式设备联网技术的应用,不得不在嵌入式设备上实现嵌入式TCP/IP协议栈。对于高端的嵌入式CPU，可以运行Linux等操作系统比较容易的实现,但是要在51单片机、AVR单片机、PIC单片机上实现TCP/IP协议栈就比较复杂，因为TCP/IP协议栈对CPU的速度、内存消耗要求比较高。采用STC89C58RD＋微控制器为核心处理器的网络开发板，包括了TCP/IP协议栈和相应的应用程序。实现了ARP、ICMP、TCP、UDP协议，可应用于HTTP Web服务器、Mail客户机、网络协议转换(如Ethernet－RS232接口转换、Ethernet－SPI接口转换等)、基于Internet的远程控制、基于Internet的远程数据采集等嵌入式网络应用。



  使用我们产品的用户，一般将其项目应用于智能小区，网络仪器，以太网转串口，远程抄表，嵌入式网络，监控系统，数据传输等领域，也可在其基础上进行web server的开发,支持TCP、UDP的数据收发;单片机上网,可以实现跨越网关连接到Internet互联网的任何主机。

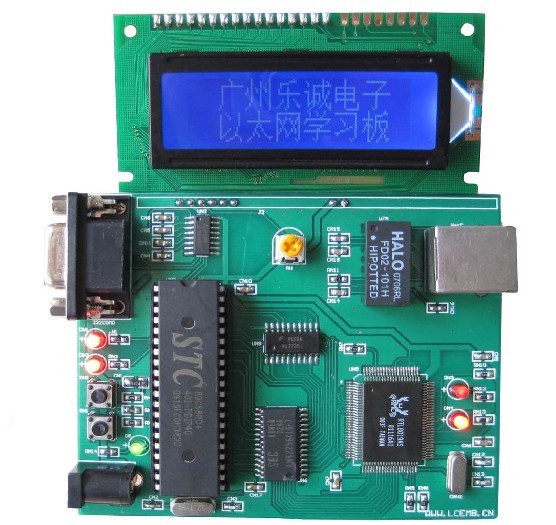

  硬件资源



1、   CPU：STC89C58RD＋


2、   芯片资源：32K FLASH，1280字节RAM ,E2PROM 16K，最高时钟频率80M（CPU内载）



3、   LED指示灯：1个电源指示，2个网卡状态指示，2个网络控制指示灯



4、   串行口：1个RS232串行接口（MAX232）



5、   网络接口：10Mbps以太网接口（RJ45口），接口芯片RTL8019AS



6、   12232带字库液晶屏（选配）



7、   ISP下载程序：可通过串口在线下载，无须编程器。



8、   5V稳压电源



 软件资源



1、提供ARP , IP , ICMP , TCP , UDP协议的源代码，ARP中实现了缓存的学习、更新、老化、轮转替换。程序结构模块化，各种子程序分列在不同头文件和C文件中，TCPIP实现了SOCKET层接口

2、提供嵌入式WebServer服务器例程，可方便地编写基于HTTP的远程控制和数据采集程序。

3、提供uCOS-II例程，UCOS-II LED实验，控制两个LED；UCOS-II串口实验，实现数据的串口传输

4、提供基于uIP的Web Server例程，以串口SLIP方式的实现

5、TCP/IP网络支持PC与开发板通讯例程实现通过TCP控制开发板上的LED指示灯

6、提供的所有源程序均使用KEIL编译调试，编程语言为C语言，对C语言熟悉者很容易就能进入角色，学好了C还能为以后的LIUNX学习打好基础

7、提供系统PC上位机软件、源程序代码、软件控制通信协议、详细说明文档、TCP/IP讲义和TCP/IP详解1-3、移植UCOS-II所需的所有资料、元器件手册、完整的电路原理图、应用文档等





[特点]



1)精简的TCP/IP协议栈:以减小代码量，使有适中代码量和RAM使用量，更适用于单片机使用。



2)实用的TCP/IP协议栈：用户可以根据协议栈提供的用户接口来实现TCP的发起连接、接受连接、发送数据、接收数据、关闭连接等操作。该协议栈还能够兼容BSD socket接口。



3)稳定的TCP/IP协议栈：提供的TCP/IP协议栈是经过全面的测试，在连续PING的情况下不断线；在发送接收大数据量时不丢失任何字节



4)易用的TCP/IP协议栈：开发板提供完善的资料和使用手册,包括函数定义、更多的例子程序等,选用KeilC51作为编译器。用户即使对于嵌入式TCP/IP的使用不太了解，也能开发出基于开发板的新程序



5)支持多TCP连接、多网络设备。能方便地移植到多任务操作系统和其它CPU下。能方便地替换网络接口协议和网卡驱动设备。



6)支持ping命令的响应，上位机和下位可以通过我们设计的小程序互相传送数据文档。



7)配套开发工具：在嵌入式TCP/IP实验环境中提供PC机端的软件，用以和开发板进行通信。
