测量原理
发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。
即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的分析出物位的回波。

输入
天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：
D=C×T/2
其中C为光速
因空罐的距离E已知，则物位L为：
L=E-D

输出
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
应用介质：

  AOGDPULS 800系列雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。
?采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。

产品简介：

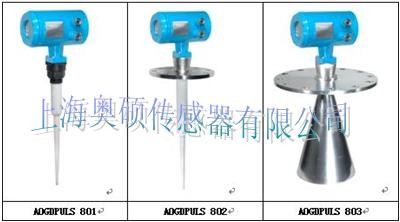

AOGDPULS800系列智能雷达物位仪表
类   别 AOGDPULS 801 AOGDPULS 802 AOGDPULS 803
应   用 过程条件简单，腐蚀性的液体、浆料、固体
比如：
水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐
存储或过程容器腐蚀性的液体、浆料、固体
比如：
水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐适应各种存储容器或过程计量环境，液体、浆料、固体
比如：
原油、轻油储罐
原煤、粉煤仓位
挥发性液体储罐
焦碳料位
浆料储罐
固体颗粒
测 量 范 围20米 20米 35米
过 程 连 接螺纹 法兰 法兰
过 程 温 度-40-130℃ -40-150℃ -40-250℃
过 程 压 力-1.0-3bar -1.0-20bar -1.0-40bar
重 复 性 ± 3mm ± 3mm ± 3mm
精    度 < 0.1% < 0.1% < 0.1%
频 率 范 围6.8GHz 6.8GHz 6.8GHz
防爆/防护等级EXiaIICT6/IP68 EXiaIICT6/IP68 EXiaIICT6/IP68
信 号 输 出4…20mA/HART(两线) 4…20mA/HART两线) 4…20mA/HART(两线)
