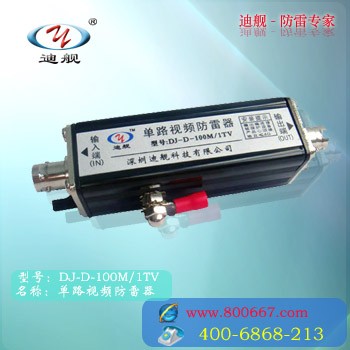

       单路视频防雷器



  全国免长途费咨询电话：400-6868-213
企业在线QQ:938030811


        名称: 单路视频信号防雷器
型号: DJ-D-100M/1TV
品牌产地: 迪舰 - 深圳
规格尺寸: 颜色:黑色 尺寸:110*28*25mm 重量:100g
相关证书: 发明专利及国家避雷器中心检测报告
咨询电话: 400-6868-213 在线QQ：304650998
产品简介: 迪舰-视频监控防雷器,采用高能防浪涌元器件,大功率长寿命,串连线路设计三级滤压保护,进口TVS雪蹦线路钳位低残压,特殊生产工艺,外观大方新颖.安装方便.主要用于视频信号线路精细防浪涌/过流过电压保护,单路/四路/16路多路集成传输接口,完全满足用户需要.是监控工程同轴电缆保护首选产品.



     单路视频防雷器详细参数
名称：单路视频监控防雷器

型号: DJ-D-100M/TV

品牌: 迪 舰

颜色：黑色  尺寸：11*2.8*2.5cm  净重：100g

本产品拥有发明外观两项国家专利及国家避雷器中心检测报告（仿冒必究）

产品介绍:

迪舰-视频监控防雷器,采用高能防浪涌元器件,大功率长寿命,串连线路设计三级滤压保护,进口TVS雪蹦线路钳位低残压,特殊生产工艺,外观大方新颖.安装方便.主要用于视频信号线路精细防浪涌/过流过电压保护,单路/四路/16路多路集成传输接口,完全满足用户需要.是监控工程同轴电缆保护首选产品.

产品特性:

◆多功能防浪涌过电压精细保护

◆大流量 (5~10KA)

◆低残压 (TVS雪蹦线路钳位)

◆高速反应(1ns)

◆劣化指示(视频信号切断技术)

◆低损耗(进口插件线对线设计)

◆长寿命免维护(5年质保)

◆三级滤压保(串联保护)

 产品适用于:

本产品用于同轴电缆信号线

产品参数：

产品名称
 单路视频监控防雷器

产品型号
 DJ-D-100M/TV

保护线路
 1 路

外壳规格
 11*2.8*2.5 cm

额定工作电压 Un
 5 V

最大持续工作电压 Uc
 12 V

保护水平 Up
 < 12 V

标称放电电流 In(8/20)
 5 KA

最大放电 Imax(8/20)
 1 0 KA

反应时间 tA
 < 1 ns

视频传输率 Vs
 1~20 Mbps

插入损耗  AE
 AE<0.2 db

回波损耗  AR
 ≤ 20 db

外壳材料
 金属外壳

保护等级
 精细级保护

外壳防护等级
 IP 20

接线方式
 BNC

保护模式
 3级滤压 精细保护

接地电阻 Ω/线径
