.功能及结构简述

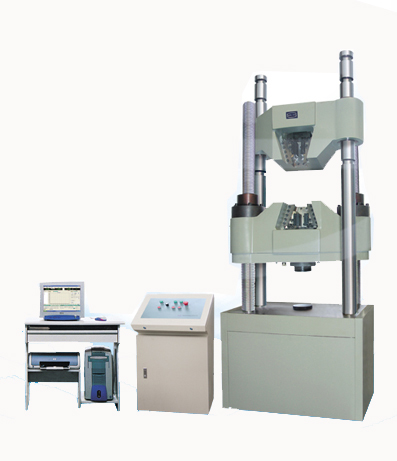

●WAW-Y500微机控制电液伺服万能试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等试验，增加简单的附件和装置，还能对木材、水泥、混凝土、橡胶及其制品进行试验。

●主机采用油缸下置式结构，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下方下横梁和工作台之间。Y系列主机采用前开式横梁，增大了横梁的刚性，液压马达通过齿轮的传动，带动下横梁上螺母在丝杠上转动，调整试验空间。

●测控系统采用公司自主研发的微机控制电液伺服测控系统，传感器测力，微机屏幕显示试验力、变形和各种试验曲线，能够实现等速试验力、等速变形、等速位移、负荷保持、位移保持等多种控制方式，能够按照GB/T228-2002自动计算各种数值，并且能够打印各种试验报告（需要特殊定制），用户也可以自己编辑试验报告的格式。

二、主要技术参数

序号
 项 目 名 称
 参 数

1
 最大试验力kN
 500

2
 试验力示值相对误差
 ≤示值的±1%

3
 试验力测量范围
 最大试验力的2%~100%

4
 等速应力控制范围(N/mm2·S-1)
 2~60

5
 应力速率误差
 ≤±5%

6
 等速应变控制范围
 0.00025/s~0.0025/s

7
 应变速率误差
 ≤±5%

8
 等速位移控制范围(mm/min)
 0.5~50

9
 位移速度相对误差
 ≤±5%

10
 夹紧方式
 液压夹紧

11
 圆试样夹持直径范围mm
 Φ15～Φ50

12
 扁试样夹持厚度范围mm
 0~50

13
 扁试样夹持宽度mm
 60

14
 最大拉伸试验空间mm
 900

15
 最大压缩试验空间mm
 800

16
 控制柜外形尺寸mm
 600×480×960

17
 主机外形尺寸mm
 1180×750×2900

18
 电机功率kW
 3

19
 主机质量kg
 2700

20
 立柱净间距(mm)
 650

21
 上下压盘尺寸mm
 Φ120

22
 弯曲支棍间距mm
 600

23
 弯曲支棍宽度mm
 160

24
 容许弯曲度mm
 155

25
 最大活塞行程mm
 250

26
 活塞最大移动速度mm/min
 约70

27
 试验空间调整速度mm/min
 约200



三、标准配置

序号
 名 称
 规 格
 数量
 备 注

1
 主 机

 1台


2
 伺服油源


 MOOG伺服阀

3
 夹紧油源




4
 控制柜

 1台


5
 测控系统

 1套


6
 引伸计
 YYU-10/50
 1只
 北钢院

7
 油压传感器
 CYB-12SA
 1只
 中航机电

8
 光电编码器
 LEC-5000
 1只
 长春一光

9
 计算机
 P4/集成显卡/256MDDR/80G/CD光
