产品说明:

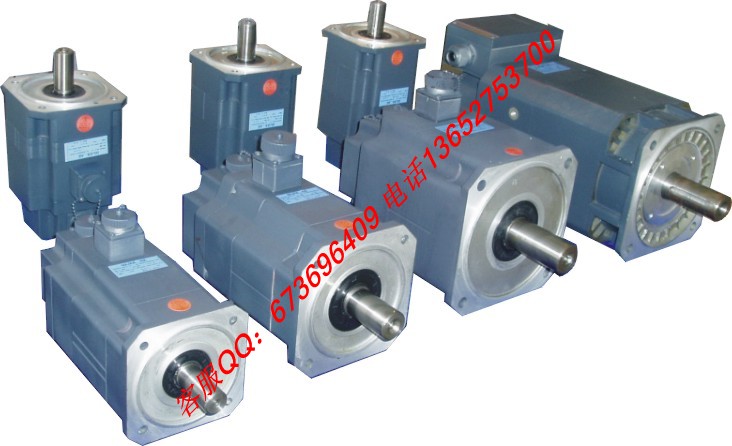

VEC永磁无刷同步伺服电机与相应伺服驱动装置配套后构成的VEC伺服系统,可广泛应用于机床、纺织、塑胶、印染、印刷、建材、包装、木工等领域。
电机由定子、转子、高精度反馈元件(如:光电编码器、旋转变压器等)组成。采用高性能稀土永磁材料形成气隙磁场,采用无机壳定子铁芯,温度梯度大,散热效率高,具有如下优点:
结构紧凑、功率密度高;
转动惯量小,响应速度快;
超高内禀矫顽力稀土永磁材料;抗去磁能力强;
几乎在整个转速范围内可恒转矩输出;
低速转矩脉动小;平衡精度高,高速运行平稳;
噪音低、振动小;
全密封设计;
性能价格比高。
电机型号
功率(kw)
静转矩 (n.m)
额定转速(rpm)
相电流
(A )
转矩常数
(nm/A)
转子惯量
kg㎡*10-4
适配驱动器型号
155mb-2R520A33f-mf2
2.5
16
2000
6.8
2.35
26.7
vec-vb-004h33b
155 mb-3r530A33 -mf2
3.5
16
3000
10.2
1.57
26.7
vec-vb-004h33b
155 mb-3r520A33 -mf2
3.5
21
2000
10
2.1
35.7
vec-vb-004h33b
155 mb-00530A33 -mf2
5
21
3000
15
1.4
35.7
vec-vb-7r5h33b
155 mb-4r520A33 -mf2
4.5
27
2000
13.3
2.03
44.6
vec-vb-5r5h33b
155 mb-00630A33 -mf2
6
27
3000
20
1.35
44.6
vec-vb-011h33b
155 mb-5r520A33 -mf2
5.5
33
2000
16.5
2.0
53.5
vec-vb-7r5h33b
155 mb-00730A33 -mf2
7
33
3000
24.8
1.33
53.5
vec-vb-011h33b
155 mb-00830A33 -mf2
8
37
3000
27.8
1.33
62.4
vec-vb-015h33b
155 mb-00930A33 -mf2
9
42
3000
31.5
1.33
71.3
vec-vb-015h33b
192 mb-4r815A33 -mf2
4.8
36
1500
11.8
3.05
121.5
