深圳富电康柴油发电机有限公司（珠海办事处）

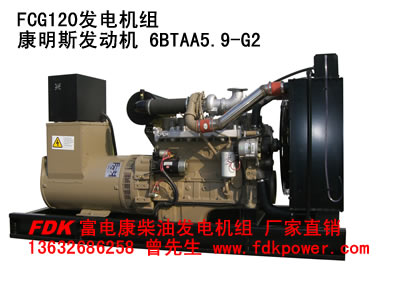

FCG120发电机组的配置及技术参数
项目 内容
一、柴油发电机组
机组品牌 富电康-康明斯
机组型号 FCG120
供货商名称/地址 深圳市富电康柴油发电机有限公司/深圳
常用功率（KW/KVA） 110/138
备用功率（KW/KVA） 120/150
额定输出电压（V） 三相四线制 400/230
频率（Hz） 50
额定转速（rpm） 1500
额定功率因数 0.8（滞后）
额定电流（A） 198.44
型式 无刷励磁，自动调速、调压
绝缘等级 H级
防护等级 IP22
机组重量（kg） 1096
机组尺寸（长×宽×高mm） 2280/855/1300
燃油消耗率（g/kw.h） 215
机油消耗率（g/kw.h） 在额定负载条件下为燃油消耗的0.35%
噪声（dB) 95
启动、停机方式 手动/自动 可调
机组大修时间（H） ＞10000
二、柴油发动机
发动机型号 6BTAA5.9G2
发动机品牌 康明斯
发动机产地 湖北
汽缸直径（mm） 102
汽缸行程（mm） 120
汽缸数量 6缸
结构 直型
类型 四冲程，涡轮增压，水空中冷
冷却方式 自带风扇水箱闭式水冷散热
调速方式 电子调速
滤清系统 采用整体更换式机油、柴油滤清器和空气滤清器，
消声器及排烟管 空气滤清器为纸芯型。
启动方式 采用工业用高降噪效能消声器，用柔性波纹管弹性连接件与
三、交流发电机
发电机型号 MP-104-4
发电机品牌 马拉松
发电机产地 上海
励磁方式 无刷自励磁（带自动稳压装置）
转子、定子线圈绝缘等级 H级
防护等级 IP22
电力质量 G3级，GB/T2820
电压（V） 400/230
电压波动率（%） ≤0.5%
电压瞬态调整率（%） ＋20%～－15%
电压稳态调整率（%） ≤±0.25%
电压稳定时间 4S
频率（rpm） 1500
频率波动率（%） ≤0.5%
频率瞬态调整率（%） ＋10%～－7%
频率稳态调整率（%） ≤0.5%（可调）
频率稳定时间 3S
波形失真率 ≤0.5%
机组空载电压整定范围 95%～105%额定电压
短路维护电流 300%In2秒
四、控制系统
型号 FC-1/GCM668
功能说明 具有自动启动/手动启动控制，浮充充电器在发电机组待机状态下对电池充电，维持电池电压。可选择中文/英文显示，主菜单及控制参数在线设置，运行参数翻页分别显示。具有发电机相电压、发电机线电压、发电机电流、发电机频率、发电机视在功率、发电机有功功率、发电机功率因数、发电机有功电度、发电机无功电度、机油压力、冷却水温度、转速、运行累计时、电池电压等参数显示。控制器具有如下保护功能充电失败、低电池电压、低油压、高水温、超速、低速、电压高、电压低、电流高、启动失败、停机失败、紧急停机。
