不锈钢链轮和齿轮的区别

链轮是用链条来传动的，型号单位一般是英制的。有单排、双排和多排的。适用于低速、重载和高温条件下。和齿轮相比，可以用在两轴中心较远的场合。齿轮是通过互相啮合来传动的，型号单位多为公制，用模数表示。传动的功率和速度范围较大。结构紧凑可实现较大的传动比，效率高、使用寿命长。

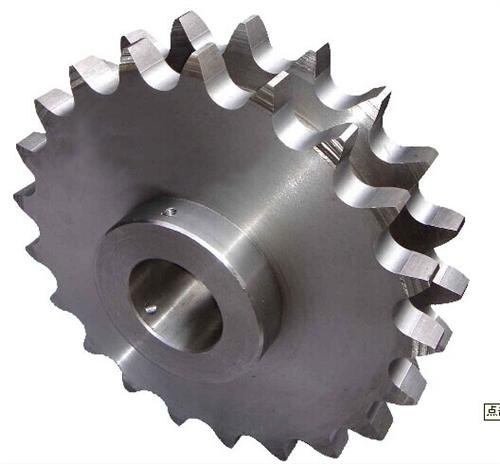

不锈钢链轮的设计与加工

1、链轮设计：对于节距12.7-38.1标准链条的链轮各厂家己采用

标准滚刀在滚齿机上生产。加工时，用户只需提供链轮齿数、节距和滚子直径即可生产。链轮设计按GBl244-85设计。非标准链轮在用户提供必要数据的基础上，要做如下计算：分度圆直径：d分=P/sin180度/Z=P·K， P-节距，K-齿数系数可查表。

齿沟圆弧半径：Rmin=O.505d， d=滚子直径。压力角？ Qmin=l20度-90/2 Qmax=140度-90/2。一般选用Qmax。齿面圆弧半径Remin=O.008d；（Z·Z+180） Remax=O.12（ Z·Z+2）。一般选用Remax。齿面圆弧半径的位置Do在 d分一0.2P圆周上。齿沟分离量 S：机加，Smin=0.08d；非加，Smin=O.04P。一般选用机加齿沟分离量。节距角a=360/Z。齿厚：单排为内节内宽的0.95，双排为内节内宽的0.93。

齿顶圆可根据作图来决定，也可在分度圆的基础上加0.85一0.95倍的滚子直径。以上数据是链轮设计的重要参数。

当然。特殊链条的链轮设计与此有区别，需按有关手册的链轮公式计算。
