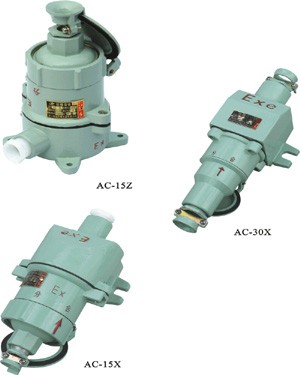

AC防爆插销（ⅡB、ⅡC）

适用范围Application
1区、2区危场所。
IIA、IIB、IIC类爆竹性气体环境.
* 要求IIC类请注明.
Can be used in Zone 1 and Zone 2one 2 dangerous places.
Can be used in IIA,IIB 、IICgroup explosive atmosphere.
*Please note if want IIC or safety-increased type.

产品特点 Features 型号含义Model implication
铸铝合金外壳，表面喷塑。
插销与开关制成联锁结构，只有开关断开后方能拔出插头。
钢管或电缆布线均可。
符合GB3836-2000。IEC60079 标准要求。
The shell is of diecasted AI-alloy with plastic sprayed surface.
The plug together with switch is canstructed to form inter locks.Only if switch
is off,the plug can be drawn out.
Conduit wiring or cable wiring.
Suitable for GB3836-2000.IEC60079 standard request.



主要技术参数 Main technical parameters

产品型号Type
 额定电压（V）Rated voltage
 额定电流（A）Rated current  使用类别Using 防爆标志Ex-mark 电缆外径(Φmm))Cable’s outerdiameter 出线口螺纹（G")Outlet’s thread  极数No.of pole 防护等级Protection grade  质量（Kg)Mass
AC-16 380/220 15 1P+N AC-1
AC-3 Exde II BT6
*Exde II CT6  IP54
*IP55 3/4 10-14 2
AC-32 380/220 3P+N 1/4 18-22 3.5


订货须知Notice if ordering
用户在订货时须注明插销的电流、电压、结构形式。
Please indicate the current,voltage and structrue of plug if ordering.
外形及安装尺寸 Outlinge and installing dimension

AC-16Z
