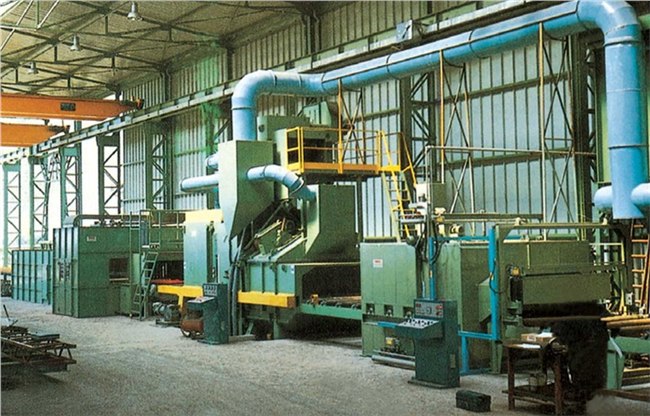

Q69系列钢板型材抛丸清理机
Q69系列钢板、型材抛丸预处理线主要由预热、抛丸处理、喷漆烘干工序组成。适用于船舶、汽车、机车车辆、桥梁、机械等行业的钢板、型材及结构件的表面除锈、涂漆工艺。

序号          Q698     Q6912    Q6915     Q6920      Q6925   Q6930    Q6940
1 有效清理宽度mm    800     1200   1500      2000    2500       3000     4000
2 室体进料口尺寸mm1000×400 1400×400 1700×400  2200×400 2700×800 3200×800  4200×400
3 清理工件
长度mm   1200～12000 1200～1600 1200～12000 1200～12000 3000～12000 2400～12000  4500-18000
4 辊道输送速度
（无级调速）m/min 0.5～4     0.5～4    0.5～4 0.5～4    0.5～4   0.5～4     0.5-4
5 清理钢板厚度mm 3～60     3～60    1.5～60 3～60     3～60   3～110    4.5-100
6 处理型材规格Φ16-28 [≤20#<≤16# [≤20#<≤16# [≤20#<≤16#    60×8～300×1000
7 抛丸量kg/min    4×180     4×250    4×250  6×250      6×250    6×360 8×360
8 首次装入量kg  4000     4000     4000   4500      4500     8000 11000
9 滚刷（刮板）
调整高度mm  200      200     350        450       600      850 900
10 通风量m3/h 22000      17560     19000   19550       27758     28050 38000
11 外型     25017×4500   12180×4250  15200×5370  30650×6850  31200×8070  44042×6385 45000×7830
尺寸mm   ×9015        ×7095        ×6797      ×9095     ×7500     ×7758   ×11117
12 总功率kw  90        78.3       113.5
