【产品用途】

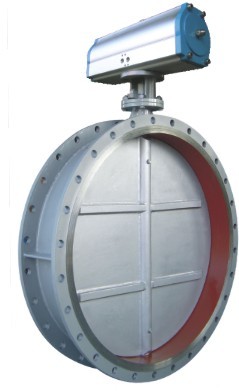

D341H、D341W 型 PN0.5~PN1 通风蝶阀在冶金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。

【产品特点】
1、采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便
2、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响
主要外形和连接尺寸

公称通径 主要外形尺寸和连接尺寸
L D1 D Z-d H H0 A B
50 108 110 140 4-14 70 215 270 65
65 112 130 160 4-14 80 235 270 65
80 124 150 190 4-18 95 263 270 65
100 127 170 210 4-18 105 283 270 65
125 140 200 240 8-18 120 313 310 65
150 140 225 265 8-18 132.5 338 310 65
200 152 280 320 8-18 160 493 365 90
250 165 335 375 12-18 187.5 550 365 90
300 178 395 440 12-22 220 615 365 90
350 190 445 490 12-22 245 678 365 90
400 216 495 540 16-22 270 727 365 90
450 222 550 595 16-22 297.5 782 365 90
