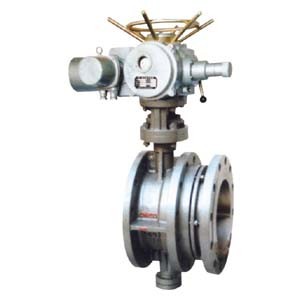

产品用途】 SD341X-6、SD341X-10 型法兰式伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在425℃以下，公称压力在1.6MPa以下的石油，化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的最佳装置。   【产品特点】 1、结构独特，设计灵活，重量轻，省力，启闭迅速 2、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能，海能为维修阀门安装更换提供方便 3、密封部位可调节更换，密封性能可靠   【性能参数】 型号 SD341X-6 SD341X-6Q SD341X-10 SD341X-10Q
工作压力（MPa） 0.6 1.0
适用温度（℃） ≤120 依各种不同胶种而定 ≤120
适用介质 水、污水、油品、空气等 依各种不同胶种而定 水、污水、油品、空气等
材料 阀体 灰铸铁 灰铸铁 球墨铸铁
蝶板 球墨铸铁（表面处理） 球墨铸铁、不锈钢 球墨铸铁
阀杆 2Cr13 不锈钢、碳素钢 铬不锈钢

SDtd943H/F/X-6/10/16系列主要外形和连接尺寸
公称通径 外形尺寸（参考值） 法兰尺寸和螺栓孔尺寸（标准值） 电动装置型号
H H1 设计最大长度 设计最小长度 设计长度 A B 0.6MPa 1.0MPa 1.6MPa
毫米 英寸 D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 2 80 440 164 138 151 250 255 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18 QB10-1
65 2 1/2 95 445 190 154 172 250 255 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18 QB10-1
80 3 98 476 195 163 177 250 255 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18 QB10-1
100 4 114 504 227 184 206 250 255 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18 QB10-1
125 5 128 550 254 201 215 250 255 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18 QB20-1
150 6 139 652 240 195 225 300 315 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22 QB20-1
200 8 174 732 265 215 245 300 315 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22 QB60-1
250 10 215 823 295 235 265 300 315 375 335 309&
