类型：传动部                   适用机械：刮板输送机                   型号：40TX

规格：小40                     品牌：洛阳远见

供应各种型号刮板机转动部，欢迎来电详询   13183051968

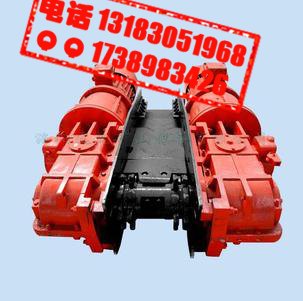

40TX型传动部也叫小40传动部，主要用于SGB420/40TX型刮板输送机的传动部部分，此类型的输送机可根据客户要求配备单个传动动力和双传动动力。

        SGB420/40TX型刮板输送机，主要用于煤矿井下缓倾斜薄煤层及中原煤层采煤工作面输送煤炭。本产品具有运输力强、传动平稳、结构简单、装拆方便、易于维护、安全可靠等特点，其型式、尺寸和主要技术性能符合MT/T105-93《矿用刮板输送机型式与参数》的规定。可根据要求配备双传动。
        主要部分结构、性能说明
        1、总体结构：本产品主要由传动部、推移梁、过渡槽、中部槽、刮板链、机尾、左右挡板等部件组成。
        2、主要部件结构及工作原理
        传动部：传动部主要由电动机、减速器、链轮、机头架、舌板、盲轴、紧链器等部件组成，联结罩将电动机、减速器连成一个整体，动力通过减速器传递至链轮，链轮带动刮板构成封闭式无极传动链，从而起到运输煤炭的作用。
        3、减速器：减速器为三级圆锥圆柱齿轮传动，传动功率40kw，传动比24.564。为保证轴承正常运转，应对轴承的轴向游隙进行适当调整：第一轴为0.04——0.1；第二轴为0.08—0.15；第三轴为0.07—0.15；第四轴为0.2—0.4，圆弧伞齿轮的轴向位置也应适当调整，以保证合理的啮合侧隙和接触斑点，其啮合侧隙不小于0.17mm，接触斑点沿齿长和齿高方向不少于50%。第一轴轴向游隙可通过调整螺母进行调整，第二、三、四轴轴向游隙用调整垫进行调整。
        4、链轮：链轮半滚筒组成一体，为刮板链传递动力。
        5、机头架：机头架由侧板、底板等零件组焊而成，其侧面分别用以固定减速器和盲轴总成，尾端与过渡槽连接。
        6、盲轴：盲轴由轴承座、盲轴等零件组成，其主要作用是支撑链轮。
        7、紧链器：紧链器由偏心轮、外壳、闸带、制动轮等零件组成，通过闸带抱紧制动轮实现制动，并与紧链挂钩配合使用，起到张紧刮板链的作用。
        8、过渡槽：过渡槽由槽帮钢和中板组焊而成，是机头架和中部槽的过渡连接装置。
        9、中部槽：中部槽是刮板输送机的重要组成部分，由槽帮钢、中板、连接销组焊而成，中部槽与中部槽之间通过连接销实现纵向连接。
